001TN
自动垂直焊接和装配线工作台
简化操作，改善流程
完美的选择如果：
- 在焊接后自动垂直化焊接框架
- 在生产中连接非平行线
- 减少操作人员的身体负担
- 优化后续机器的循环时间
- 安全高效地工作
- 轻松将工作台适配现有或紧凑的线条
立即申请技术手册或与专家交谈
简化操作，改善流程

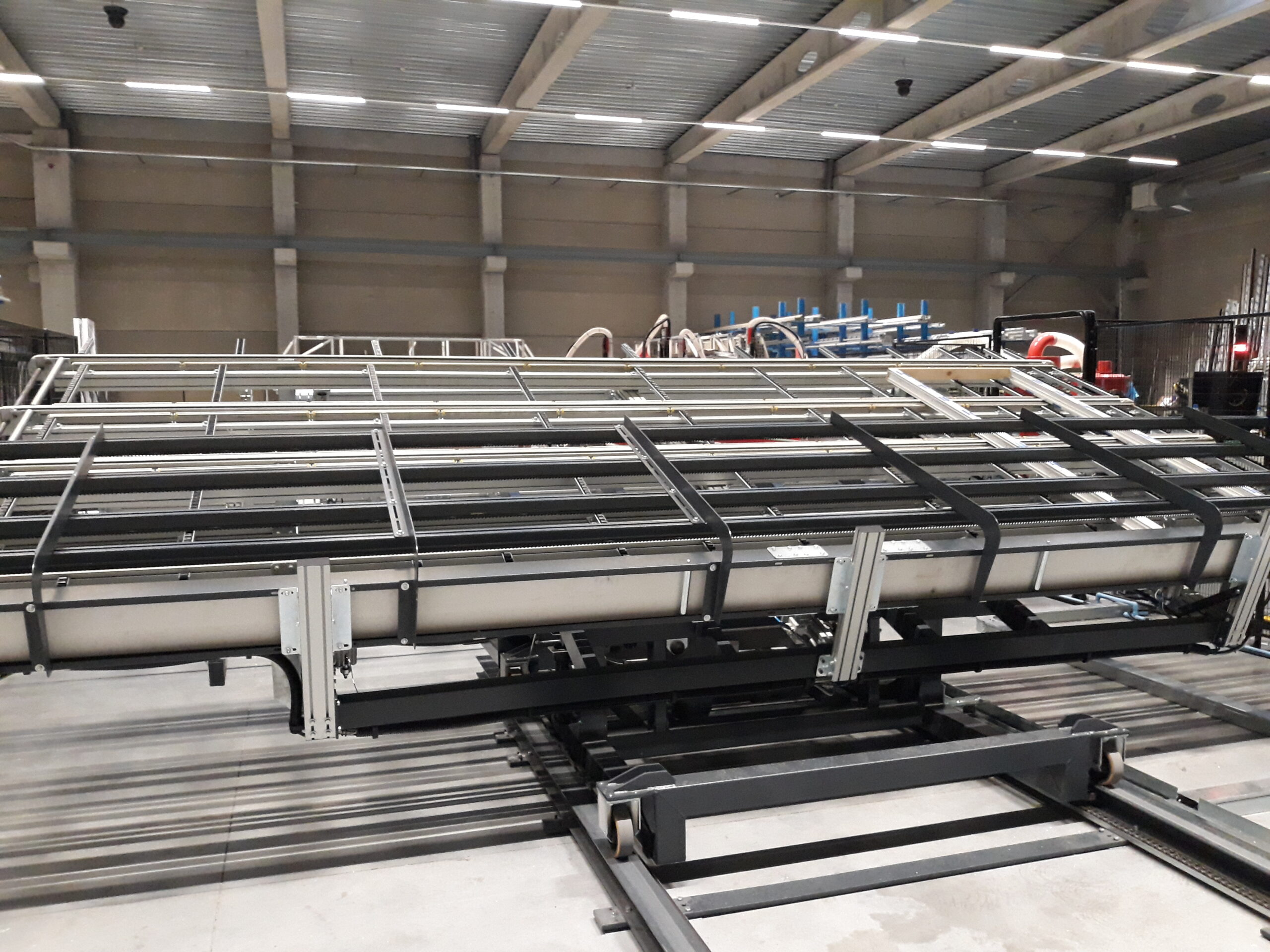

001TN垂直工作台是Graf Synergy为优化生产线内焊接框架的垂直布局而设计的解决方案。该设备可以放置在焊接机下游或作为非平行生产线之间的连接点，能够自动且安全地将工件翻转至0到80°，最大限度地减少人工干预的需求。
紧凑的结构和设计的接触面可以避免在移动过程中发生堵塞，使其在空间有限或布局定制的生产环境中也非常理想。
选择001TN的五个理由
- 可控且精确的翻转。无刷电机或气动系统可实现从0到80°的自动垂直化。
- 低摩擦表面。聚氨酯带配有热熔导向轮廓和斜刷，确保面板的顺畅滑动。
- 紧凑且模块化的结构。采用焊接和喷漆的钢管制成，既坚固又适用于线性或复杂的布局。
- 每个阶段的最高安全性。配备垂直带、侧滚轮和保护装置，即使在翻转过程中也能保持固定物的稳定。
- 可根据需求定制。提供五种版本，长度可达6000毫米，以适应任何生产格式。
产品详情
001TN允许自动转移和垂直放置框架，从而简化了焊接、存储和组装之间的内部物流。
尺寸
长度: 3,500 毫米
宽度: 3,400 毫米
高度: 1000 毫米
重量: 1.600 千克
性能
循环时间：取决于连接的设备
招聘操作员： 1
自动翻转从0到80°
能源消耗
装机功率: 10 kW
电压: 400 V
每个循环的空气消耗: 30 NI/分钟
工作压力: 7 巴
可管理的轮廓（框架尺寸）
最大长度： 2,800 毫米
最大宽度： 1,400 毫米
最大厚度: 130 毫米
支持的功能和加工
- 热熔导向的聚氨酯带
- 防堵斜刷
- 带逆变器的水平输送带
- 带有疯狂轮子/刷子的浮动床
- 侧边垂直滚筒和支撑带
可选项和可用配置
不提供选配件。不过，它有多种变体可供选择，以适应更大尺寸的框架。
- 001TN40: 2,800 x 4,000 毫米
- 001TN32: 2.800 x 3.200 毫米
- 001TN34: 4000 x 3200 毫米
- 001TN60: 2.800 x 6.000 毫米
- 001TN50: 2,800 x 5,000 毫米
技术与自动化
001TN由高效无刷电机或气动系统驱动，结合了可靠性和操作简便性。输送带上的变频器控制允许动态调整搬运速度。可与工业4.0系统集成，能够连接管理软件以实现循环同步和流量优化。
联系我们，了解001TN是否是您生产的合适解决方案。
