002NV
自动化装配线垂直搬运车
精准移动，安全垂直
完美适合：
- 自动化焊接、存储和工具组装之间的流程
- 通过减少错误或损坏的风险来加快搬运速度
- 通过单一解决方案管理垂直和水平的步骤
- 在突发停机情况下安全操作
立即申请技术手册或与专家交谈
精准移动，安全垂直

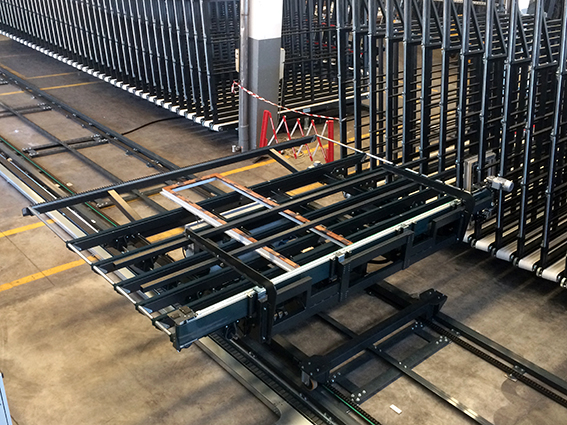

Graf Synergy 的 002NV 是一款自主移动的运输车，旨在优化焊接框架在生产线各个工位之间的装卸。凭借其将物体从水平转为垂直（反之亦然）的高精度能力，它消除了中断和人工操作，提高了效率和安全性。
紧凑而强大，002NV 的移动速度可达 2 米/秒，具有毫米级的公差，能够完美融入自动化设备，即使在狭小空间内也能顺利运行。
选择002NV的五个理由
- 精确自动垂直调整。配备无刷伺服辅助系统，能够将面板从0°调整到92°（可选98°），精度达到0.1°。
- 快速流畅的移动。移动速度可达每秒2米，重复精度为0.5毫米。带有皮带和刷子的接触面确保了连续滑动。
- 集成安全。即使在紧急停止的情况下，前方的防跌落保护也能有效工作。侧面滚轮用于在水平通道中保持中心。
- 全面集成。处理来自水平台或垂直输送带的入库元素。兼容自动化仓库和分类逻辑。
- 适合任何布局。结构紧凑、坚固，并经过烤漆处理。非常适合定制生产线和模块化物流系统。
产品详情
002NV运输车旨在自动转移焊接框架，适用于生产工作站之间的方向转换。得益于聚氨酯带结构、侧滚轮和底部输送带，它确保了：
尺寸
长度: 3,400 毫米
宽度: 3500 毫米
高度: 3,300 毫米
重量: 1.300 千克
性能
平均周期时间（装载 + 运输 + 卸载）: 50秒*
翻译速度: 高达 2 米/秒
招聘操作员： 1
能源消耗
Potenza installata: 12 kW
电压: 400 伏
每个循环的空气消耗: 30 NI/分钟
工作压力: 7 巴
可管理的轮廓（框架尺寸）
最大长度： 2,800 毫米
最大宽度： 1,400 毫米
最大厚度: 130 毫米
支持的功能和加工
- 在桌子或滚筒上装卸
- 水平和垂直之间的转移
- 向靠背或储物柜的受控推力
- 框架的对齐和居中
- 流畅管理混合流程
可选项和可用配置
002NV可以根据生产布局和搬运需求进行高度定制。可选配件包括：
- 垂直度提升至98°（而不是92°）
- 用于辅助移动面板的抓钩
- 重力仓库提取系统
- 仓库输送带的齿轮传动系统
这些解决方案使其能够适应复杂的环境，包括FIFO逻辑、缓冲区或与现有设备的配合。
技术与自动化
002NV运输车配备高精度无刷电机和动态速度控制的逆变器，完美融入工业4.0自动化系统。管理系统可以与监控软件和ERP系统连接，以实现对设备的追踪和与生产线其他阶段的同步。其模块化架构支持未来的升级和按需定制。
联系我们，了解002NV是否是您生产的合适解决方案。
