005NV
智能窗框物流垂直旋转穿梭车
精准与多功能的集成搬运
完美适合：
- 优化组装、玻璃安装和存储之间的流程
- 在狭小空间内管理复杂的框架旋转
- 使镜像线路或并行设备服务于特定目的
- 最小化各阶段之间的手动操作
- 安全地处理大型门板
- 将物流适应不同的生产格式
立即申请技术手册或与专家交谈
精准与多功能的集成搬运
005NV是Graf Synergy系列中最全面的自动化搬运车，专为搬运门扇、框架和成品窗户而设计。凭借其旋转系统，能够将工件旋转±180°，以适应不同生产阶段所需的方向，从而优化流程并减少人工操作。
该产品采用喷涂钢材制成，具有8°的倾斜结构以确保稳定支撑，结合了快速移动（最高可达2米/秒）和极高的精确度（移动精度为0.5毫米，旋转精度为0.1°）。
选择005NV的5个理由
- 自动旋转 ±180°。伺服辅助系统可极其精确和快速地改变画框的方向。
- 流畅的转移。通过侧滚轮、导向轮和带有变频器的电动带，每次转移都能顺畅进行，没有中断或错位。
- 高效的任务速度。完整的平均周期为45秒，优化用于高强度生产线。
- 每种情况的综合安全。防跌落前保护和倾斜结构确保在突发停车情况下的稳定性。
- 完全的布局灵活性。支持镜像配置，并提供最大尺寸达到 4000 x 3200 毫米的版本。
产品详情
005NV是不同生产站之间自动转移和旋转画框的理想解决方案。
尺寸
长度: 1,900 毫米
宽度: 3,600 毫米
高度: 3000 毫米
重量: 950 千克
性能
平均循环时间（装载 + 运输 + 卸载）: 45 秒*
翻译速度: 高达 2 米/秒
所需操作员： 1
元素旋转: ±180
(*取决于行的长度)
能源消耗
装机容量: 10 千瓦
电压: 400 V
每个循环的空气消耗: 30 NI/分钟
工作压力: 7 巴
可管理的轮廓（框架尺寸）
最大长度：3,200 毫米
最大宽度： 2800 毫米
最大厚度: 130 毫米
支持的功能和加工

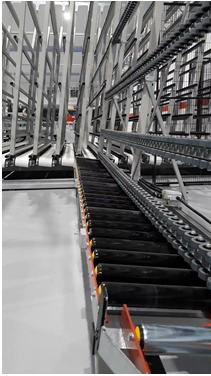

- 在滚筒输送机或自动化仓库上进行装卸
- 垂直轴自动旋转 ±180°
- 不同方向之间的顺畅过渡
- 通过滚轮进行侧向定位
- 通过高承载能力的惰轮在轨道上移动
可选项和可用配置
005NV可根据每个布局需求进行配置，能够配备：

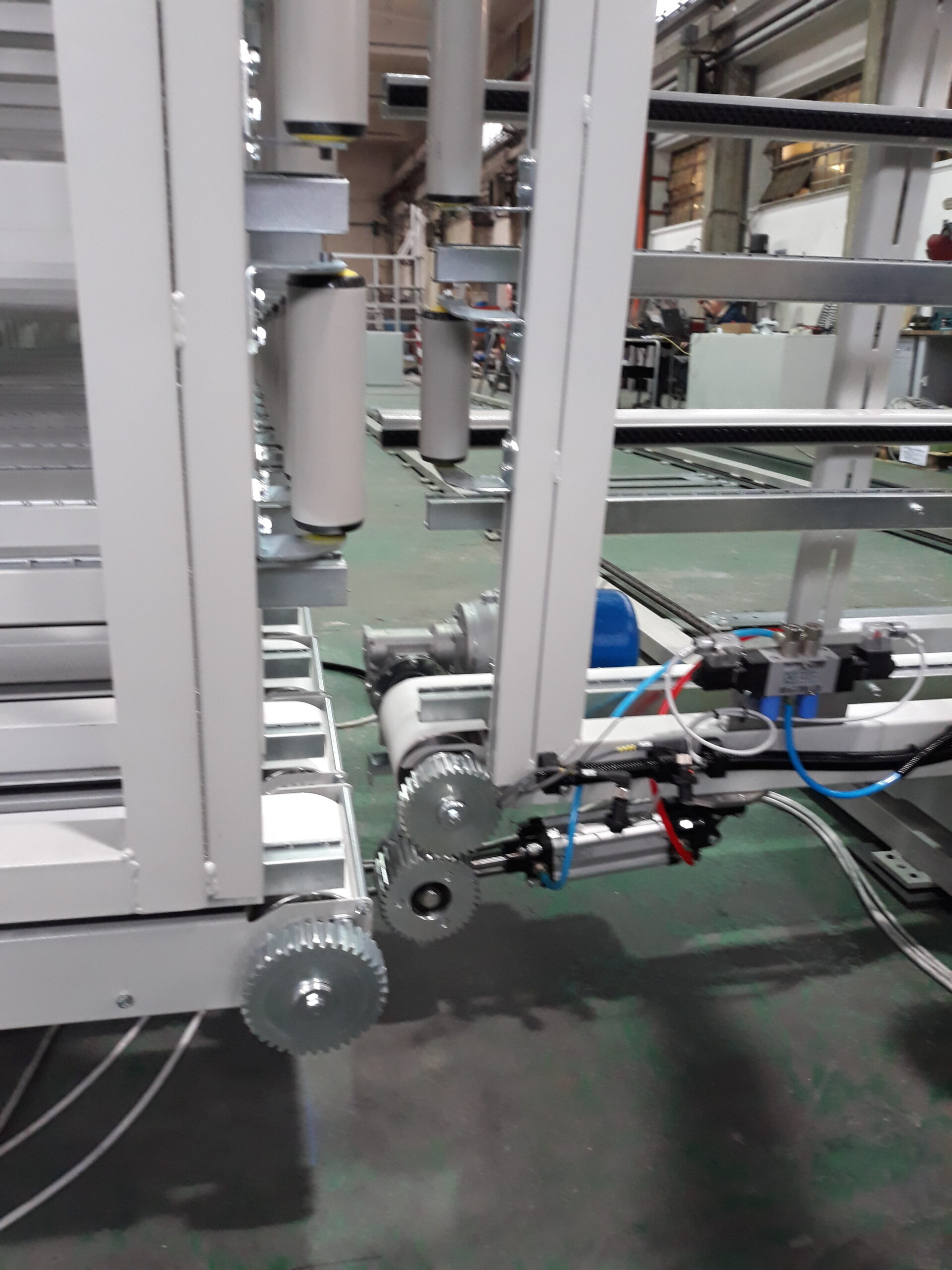

- 仓库输送带的齿轮传动系统
- 搬运框架的带子
- 增强版 005NV40 (4000 x 3200 毫米)
这些选配件使其在高容量或非标准格式的设备中也能得到应用。
技术与自动化
005NV配备高精度无刷电机用于移动和伺服辅助旋转系统，完美融入工业4.0系统。带有变频器的输送带可实现动态调节，同时与管理软件和监控系统的集成确保了物流的全面可追溯性和集中管理。
联系我们，了解005NV是否是您生产的合适解决方案。
