ASW
自动化门铰链安装和角落铣削桌
最高精度的五金安装：自动化焊接后的钻孔和铣削
完美适合…
- 你想要自动化焊接门板上的五金安装吗？
- 焊接后需要铣削外角
- 您也在法国市场上处理Anuba拉链。
- 您需要一台适合两种集成功能的紧凑型机器。
- 您想优化焊接机与FAZ工作台之间的流程。
立即申请技术手册或与专家交谈
安装五金的最高精度：自动化焊接后的钻孔和铣削

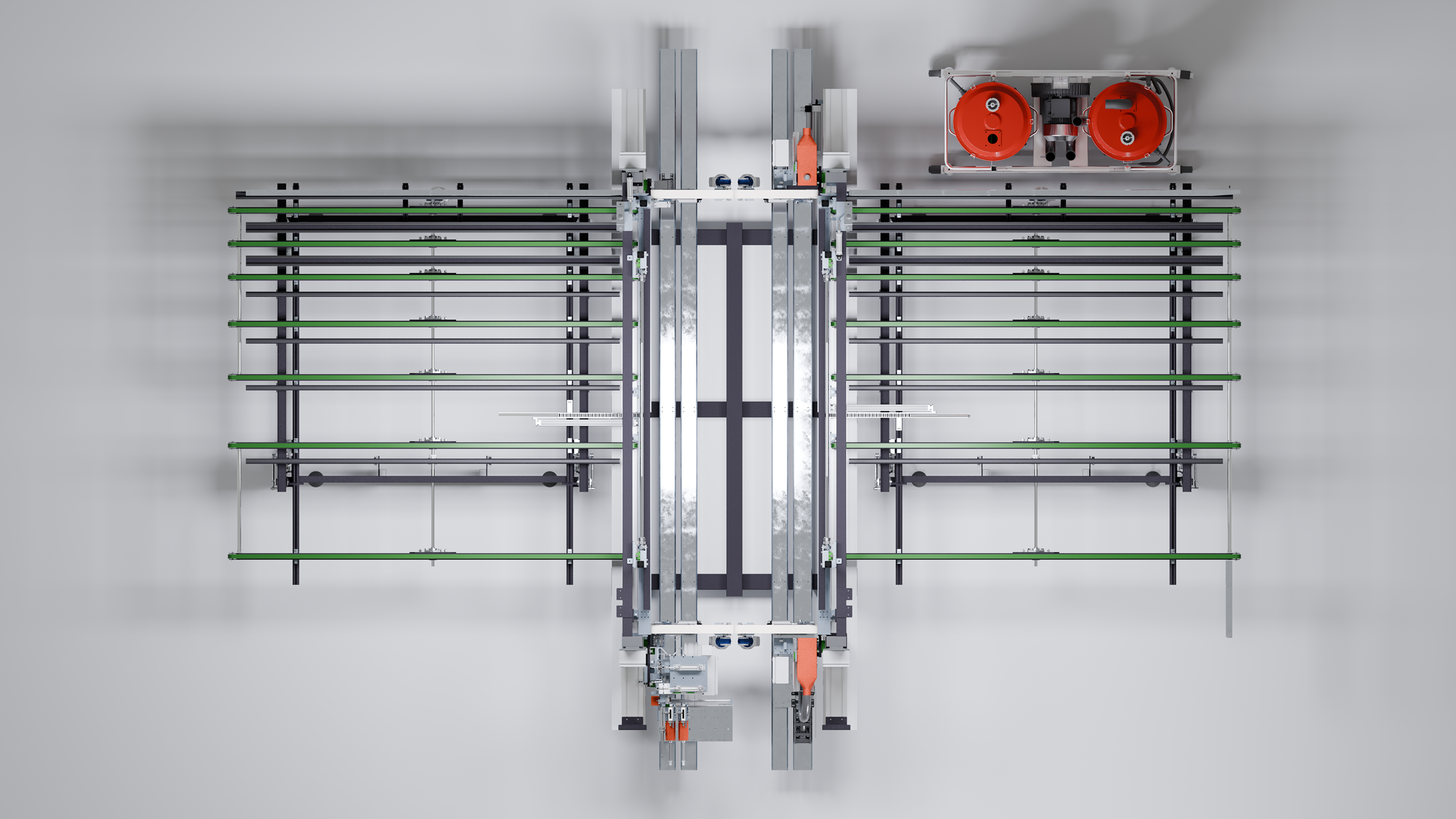

ASW 是由 GRAF Synergy 设计的自动化工作台，旨在自动化 PVC 门板生产中的两个关键阶段：打孔和铰链安装（也包括适用于法国市场的安布铰链）以及 加工由三种门框与缩小门板焊接产生的两个角落。
得益于坚固的钢结构和带有运输带的防刮工作台，ASW能够对完整的门板进行高精度加工，减少错误并提高效率。
该循环是完全自动化的：从抓取到定位，从加工到释放，每个阶段都由一个智能系统管理，配备气动夹具和自动参考面测量。
选择ASW的五个理由
- 双重集成加工。一台设备完成打孔、铰链安装和角落铣削，减少了移动，提高了生产效率。
- 保证可重复的精确度。自动测量基准面确保每个工件的完美中心和稳定加工。
- 与每种门扇兼容。适用于开启方式为平开或上翻的门扇，支持经典铰链或铰链，亦可用于组合框架。
- 完全自动化循环。站点之间的内部自动搬运，以及在每个阶段提供稳定性的气动锁定。
- 完美融入生产流程。可放置于SL4-FF EVO和FAZ工作台之间，仅需3个步骤即可完成成品门的生产。
产品详情
ASW 是 GRAF Synergy 设计的自动化工作台，旨在自动化 PVC 门扇生产中的两个关键阶段：打孔和铰链安装（包括适用于法国市场的 Anuba 类型）以及 加工由三种门扇型材焊接而成的两个角落的碰撞边缘。
尺寸
长度: 4000 毫米
宽度: 1,400 毫米
高度: 3500 毫米
重量: 1.200 千克
性能
操作性：完全自动化
所需操作员：1名（用于装载铰链/安巴）
可用工作区域尺寸：
- 最小尺寸：400 x 400 毫米
- 最大尺寸：2800 x 1600 毫米
能源消耗
装机功率：18 kW
电源： 400 V
最低压力要求： 8 巴
空气消耗： 500 Nl/min
支持的功能和加工
ASW旨在自动化焊接门的准备工作，执行两个基本加工步骤：
- 自动打孔用于铰链和天窗
- 安装铰链，包括安布拉类型
- 焊接后的角落铣削
- 自动中心 通过参考平面
内部自动搬运 在加工之间
可选项和配置
ASW可以根据任何生产环境进行定制。
- anuba铰链模块
- 组合框架的配置
- 根据个人资料类型定制周期和计划
所有配置都能保证相同的精度和重复性，即使在高强度生产中也是如此。
技术与自动化

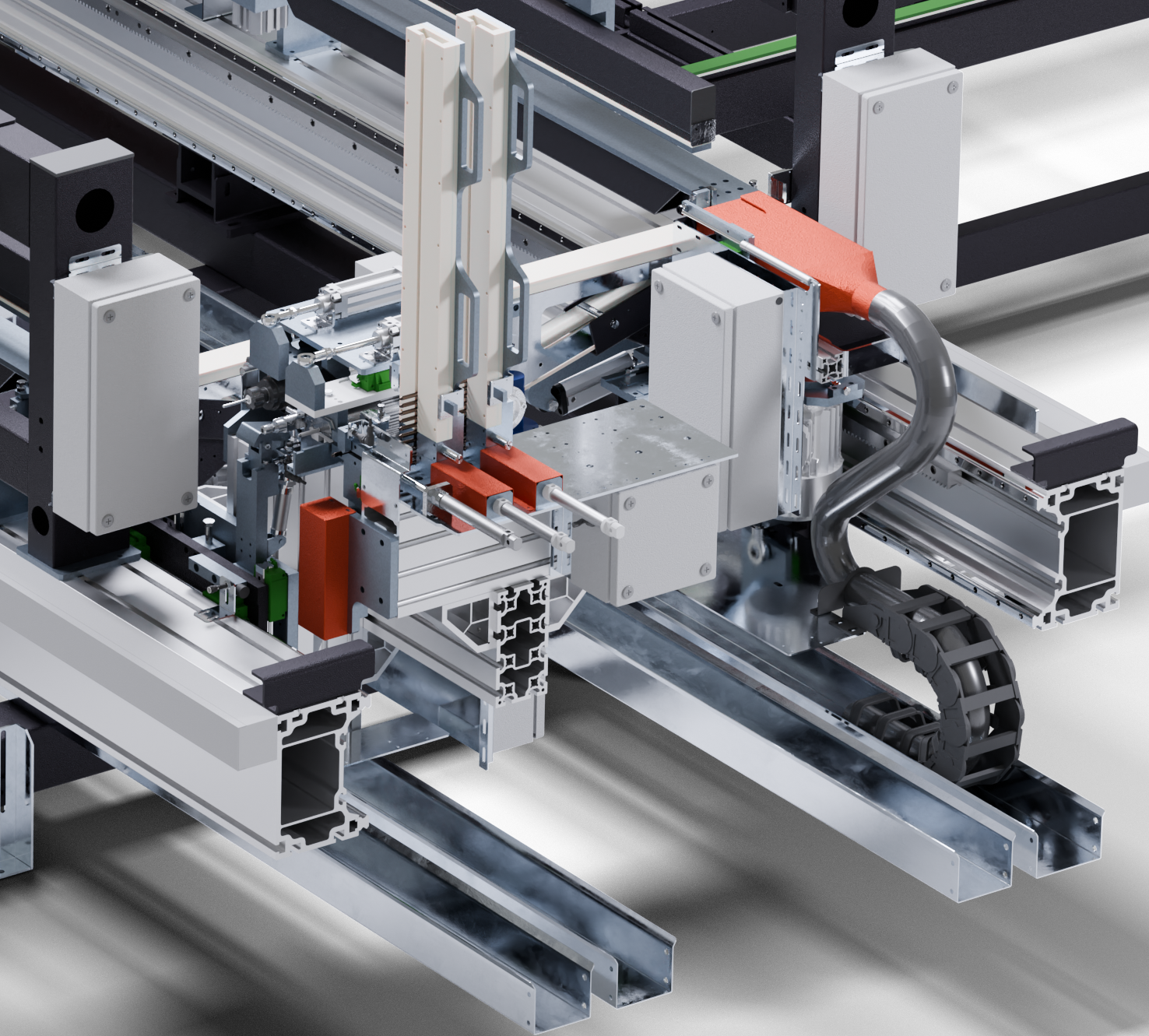

配备GRAF Synergy电子设备，ASW集成了：
- 气动夹具用于安全抓取和锁定
- 自动测量参考平面的传感器
- 加工管理软件和自动转换
为与工业4.0系统互联而设计，能够与具有集中控制和追踪功能的数字化生产线集成。
想要让门板的打孔更快更精准吗？
下载手册以了解所有技术细节和可用配置。
请联系我们获取定制报价或安排现场或远程的HDHS系统演示。
我们的团队随时为您提供帮助，帮助您将此解决方案集成到您的生产线中。
