CUT 3B
PVC窗户三刀CNC切割中心
在一台工业切割机上实现最高生产力和精确度
完美适合:
- 每天生产多达500扇窗户的窗户制造商
- 希望通过先进的软件优化每一根切割条的人
- 生产部门寻求速度而不妥协质量
- 处理复杂或非标准截面的公司
- 谁追求切割循环的全面自动化
立即申请技术手册或与专家交谈

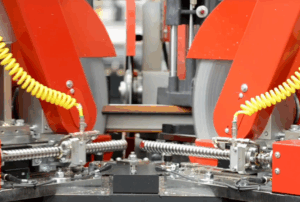

三把刀片同步运作，提供持续而精确的切割力量
CUT 3B 是一款六轴控制的 CNC 切割中心，旨在确保在加工 PVC 型材时实现极高的生产效率，甚至可以处理带密封条的型材。
配备有3个直径550毫米的独立同步切割刀片模块，确保在-45° / 90° / +45°角度下进行精确切割。
该设备由一个自动装载仓库（最多可容纳8根杆）组成，配备线性电机的数控夹具和百分之一位置读取功能。
该卸料模块配备了安全光电传感器，并且采用带驱动的皮带，能够处理15到20个工件。
为什么选择CUT 3B
- 极致速度与完美同步。三把独立刀片由无刷电机驱动，实现快速连续切割。
- 每个轮廓的高级精度。采用磁带读取的数控自动对齐系统，配备杆和夹具，精度达到百分之一毫米。
- 每个周期的实际节省。GRAF Synergy 软件通过优化清单来减少材料浪费并提高效率。
- 全流程自动化。从仓库到卸货台，每个环节都实现了自动化，以消除停滞和延误。
- 用户友好且可定制的界面。该系统旨在实现直观和快速的使用，并提供4.0的定制和集成功能。
产品详情
CUT 3B 可以对带密封条的 PVC 型材进行快速而精确的切割，角度范围从 -45° 到 +45°。
六轴CNC系统确保了对切削几何形状的最大控制，即使在复杂的截面上也是如此。
自动线性化条形可以提高最终结果的质量。
尺寸
长度: 16,000 毫米
宽度: 3000 毫米
高度: 2400 毫米
重量: 2.500 千克
性能
每8小时最多可处理500扇窗户（单扇）
招聘操作员: 1
能源消耗
装机功率: 14 kW
电压: 400 V
最低压力: 7 巴
空气消耗: 200 Nl/min
可工作的个人资料
长度: 700 至 6,500 毫米（最小 400 毫米可根据要求提供）
宽度: 40 到 130 毫米
高度: 40 到 180 毫米
可选项和可用配置
切割中心可以通过一系列配件和先进的软件进行增强：
- 飞行优化器: 剩余条的优化以减少废料
- 统计数据: 生产数据分析以实现持续监控
- 恢复选项: 将错误的零件重新插入新的列表中
- 隔音舱: 定制以减少噪音
- 电动卸料台，反向出料
- 自动或手动贴标机
- 轮廓激光打标机（单头或双头）
- NRT 500 / NRT-CP 切屑输送机
- 双袋吸尘器，4个直径100mm的出风口（型号D4）
- ASG-E 螺丝连接中心的连接预设
- 根据要求定制非标准配置
先进的软件与4.0集成
CUT 3B 管理软件支持自动导入切割清单和优化循环。它可以集成到智能工厂系统中，支持统计分析、废料再利用、错误管理以及按型材类型的定制。
最大化每一根条形，自动化每一次切割：现在就申请CUT 3B的演示或技术咨询。
