FAB CUT 3B ALU

铝型材高速切割和加工中心

极致的生产力，绝对的精确：这是一个理想的合作伙伴，适合那些希望无妥协地切割和加工铝型材的人。

完美适合：

你需要大幅提高你的日常生产力
您想通过优化切割清单来减少废料吗？
加工复杂或不完全直的铝型材
您在寻找一款能够保证持续精确和可靠性的汽车吗？
您想通过一个集成的用户友好型CNC系统来减轻操作负担吗？

立即请求技术手册或与专家交谈

请求信息

极致的生产力，绝对的精确：这是希望无妥协地切割和加工铝型材的理想伙伴。

FAB CUT 3B ALU是一款8轴CNC切割和加工中心，旨在满足最苛刻的门窗制造商的需求。它能够每班生产多达220扇单开窗，兼具加工速度、适应性和持久的质量。

得益于配备3个独立刀片 Ø 550 mm的切割模块和最多12个高速主轴的工作模块，它能够进行高精度的加工和切割，最大限度地优化每个周期。这是寻求智能自动化、能够适应复杂轮廓以及快速可测量投资回报的理想选择。

选择FAB CUT 3B ALU的5个理由

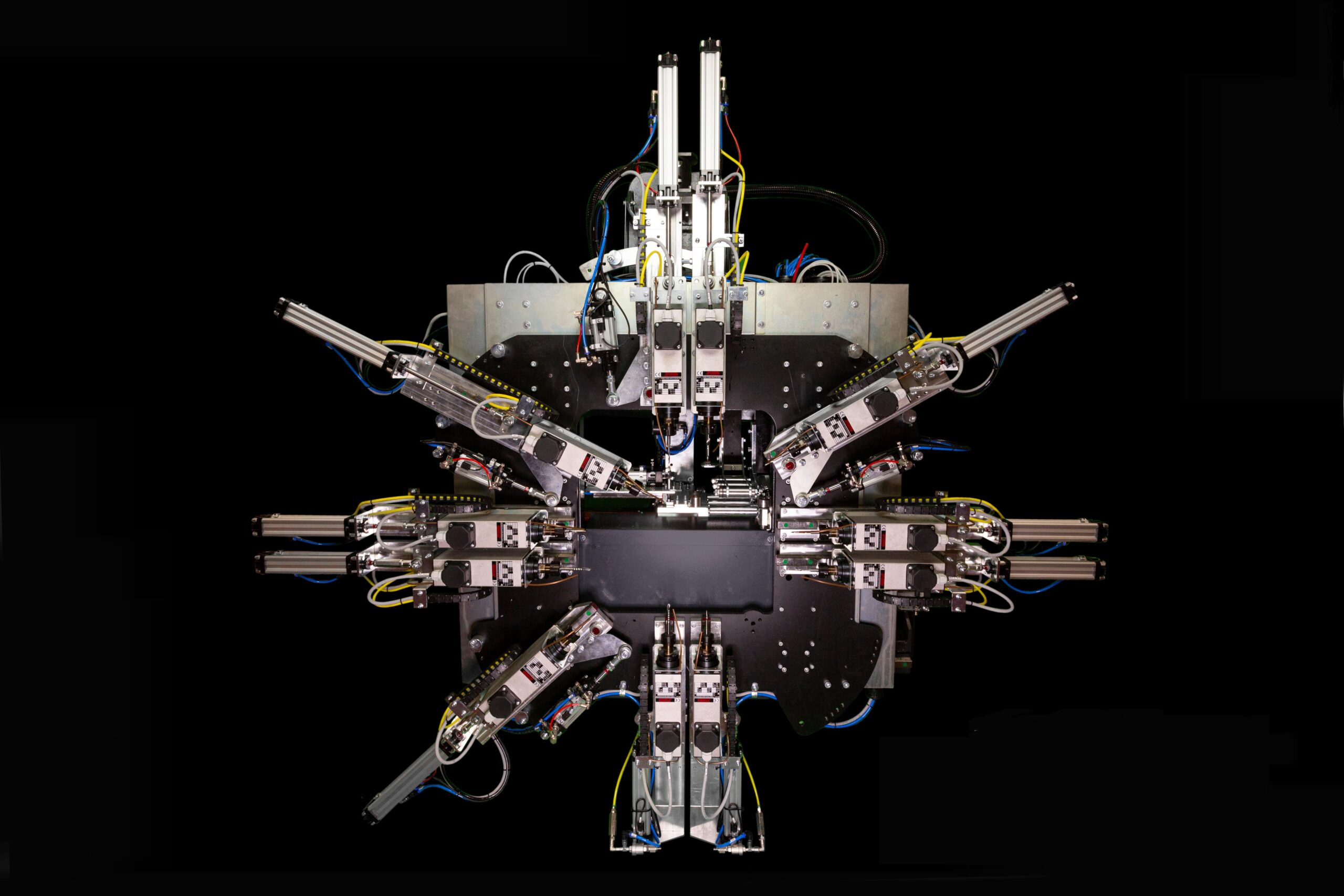

最高操作速度。配备多达12个高速主轴的工作模块，能够在3个同步刀片上同时切割：在更短的时间内完成更多加工。
适应更复杂的轮廓。自动对齐系统还可以将不完全直的杆线化，确保完美的结果。
智能化的条形优化。GRAF Synergy 软件通过生成优化的生产清单来减少废料。
保证微米级精度。带有百分之一磁带的CNC夹具：每个切割都从轮廓的实际位置开始。
直观界面。用户友好的系统，使单个操作员也能轻松快速地管理工作周期。

产品详情

FAB CUT 3B ALU 执行所有主要的铝型材加工，结合了执行速度和结果的稳定性。

尺寸

长度: 15,250 毫米

宽度: 3,400 毫米

高度: 2800 毫米

重量: 4.500 千克

能源消耗

装机容量: 20 kW

电源: 400 V

每个循环的空气消耗: 150 Nl/min

最低工作压力: 7 巴

性能

生产力: 每8小时高达220张/小时*

所需操作员: 1
(*根据个人资料和工作要求)

可工作的个人资料

长度: 500 / 6,500 毫米

宽度: 40 / 130 毫米

高度: 40 / 180 毫米

支持的功能和加工

工作表：

冷凝排水孔
手柄孔、铰链、气缸
撬锁
通风孔
标记反馈
根据要求提供定制加工

切割表格：

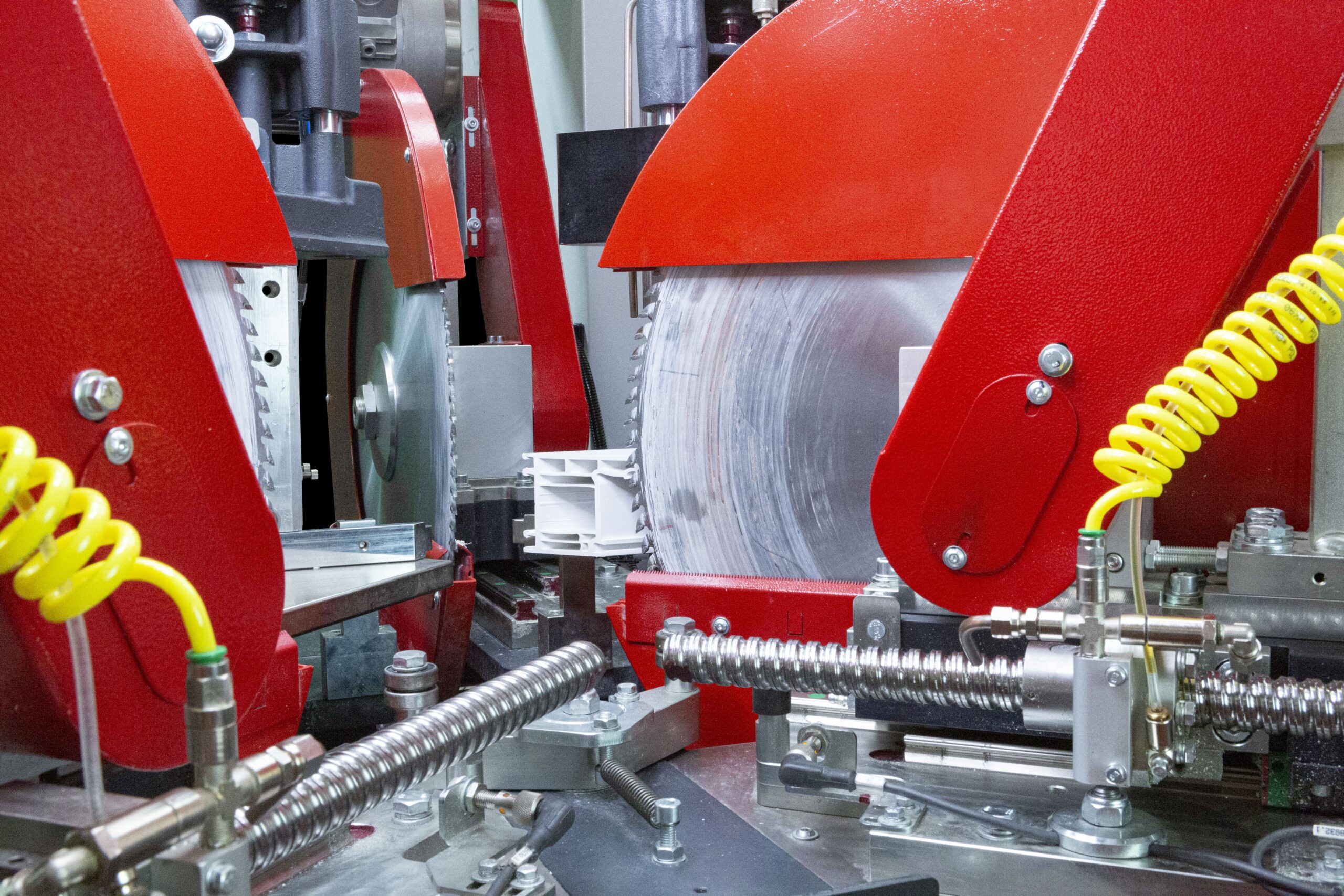

3片直径550毫米的刀片
切割角度：-45° / 90° / +45°
自动化水平移动

可选项

FAB CUT 3B ALU 可以配置多种选项，以完美适应每个生产需求：

工作模块的6个额外主轴
STATS软件用于生产数据分析
Fly Optimizer用于自动回收废料
错误后的重新加工恢复选项
为特殊档案提供定制化适配
切屑输送机（1200/2000毫米）
工业吸尘器，配有两个袋子
定制隔音舱
电动卸料台（也可用于对面）
与ASG-E拧紧中心的集成（1或2）
手动或自动贴标签
激光打标（单个或双个）
刀具破损传感器

技术与自动化

FAB CUT 3B ALU 的每个组件都旨在融入数字化和灵活生产的逻辑中。该中心使用GRAF Synergy 专有软件来优化清单和控制加工，并且为与工业 4.0 环境的集成做好了准备。

先进的8轴控制CNC系统
高分辨率磁带读取位置
自动提取器和电动履带台
简单且多语言的操作员界面
与监控和追踪系统的兼容性

联系我们，了解FAB CUT 3B ALU是否是您生产的合适解决方案。
