FAB CUT 3B RS
高性能PVC门窗切割和CNC加工中心
高速切割和加工，实现无妥协的生产力
完美适合你想要的：
- 通过自动重叠加工，大幅缩短周期时间
- 通过智能切割管理软件优化条材的使用
- 确保即使在不完全直的轮廓下也能达到最高精度
- 完全自动化型材的装载、切割和卸载
- 通过简单直观的软件界面管理整个流程
立即请求技术手册或与专家交谈
超高速切割和加工，实现无妥协的生产力

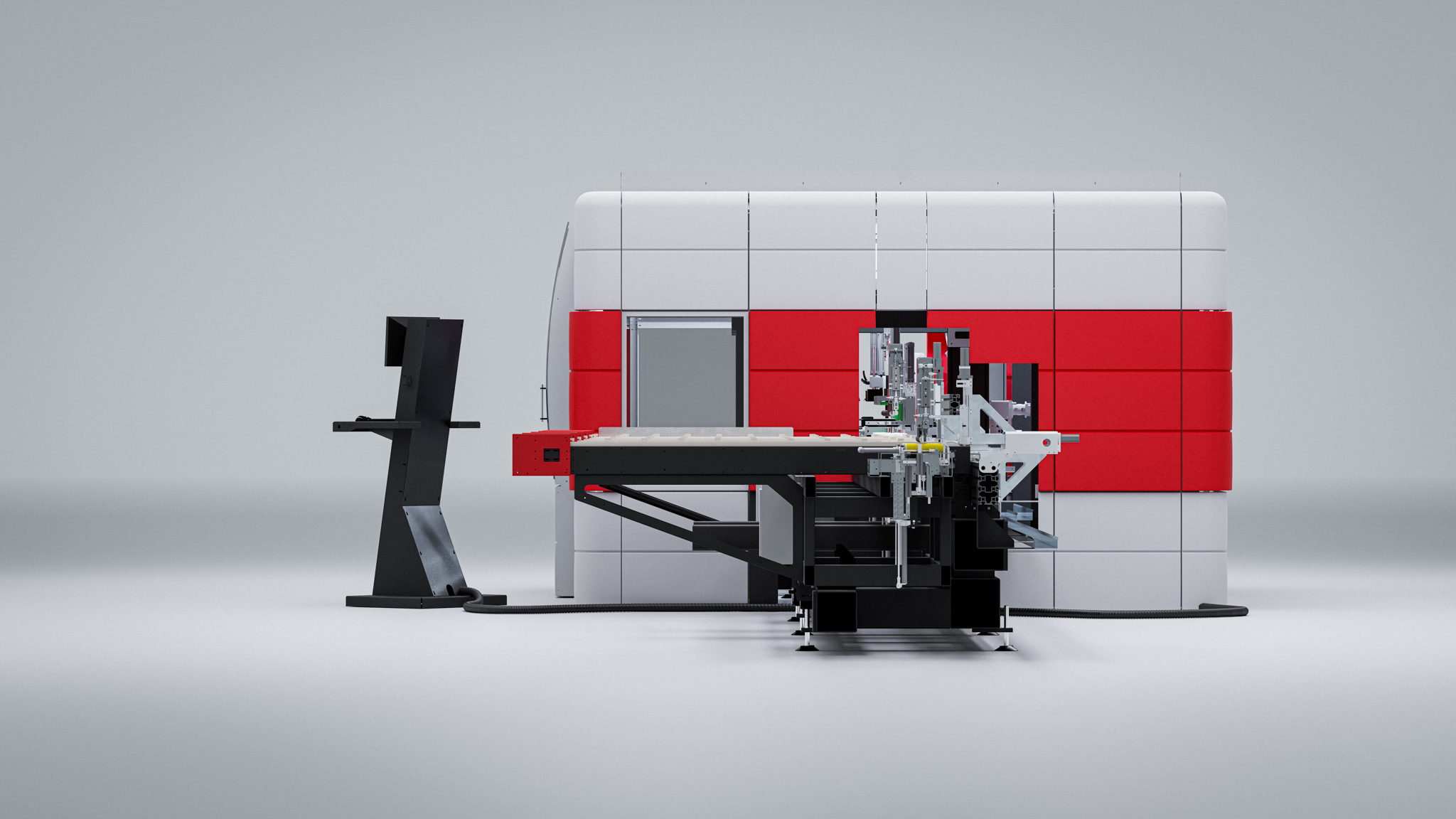

FAB CUT 3B RS 是一款 CNC 切割和加工中心，旨在满足追求最高生产效率的门窗制造企业的需求。凭借创新的配置以及智能软件与最新机械组件的集成，该设备能够在一个班次（8 小时）内生产多达 500 块产品，并且加工质量始终如一。

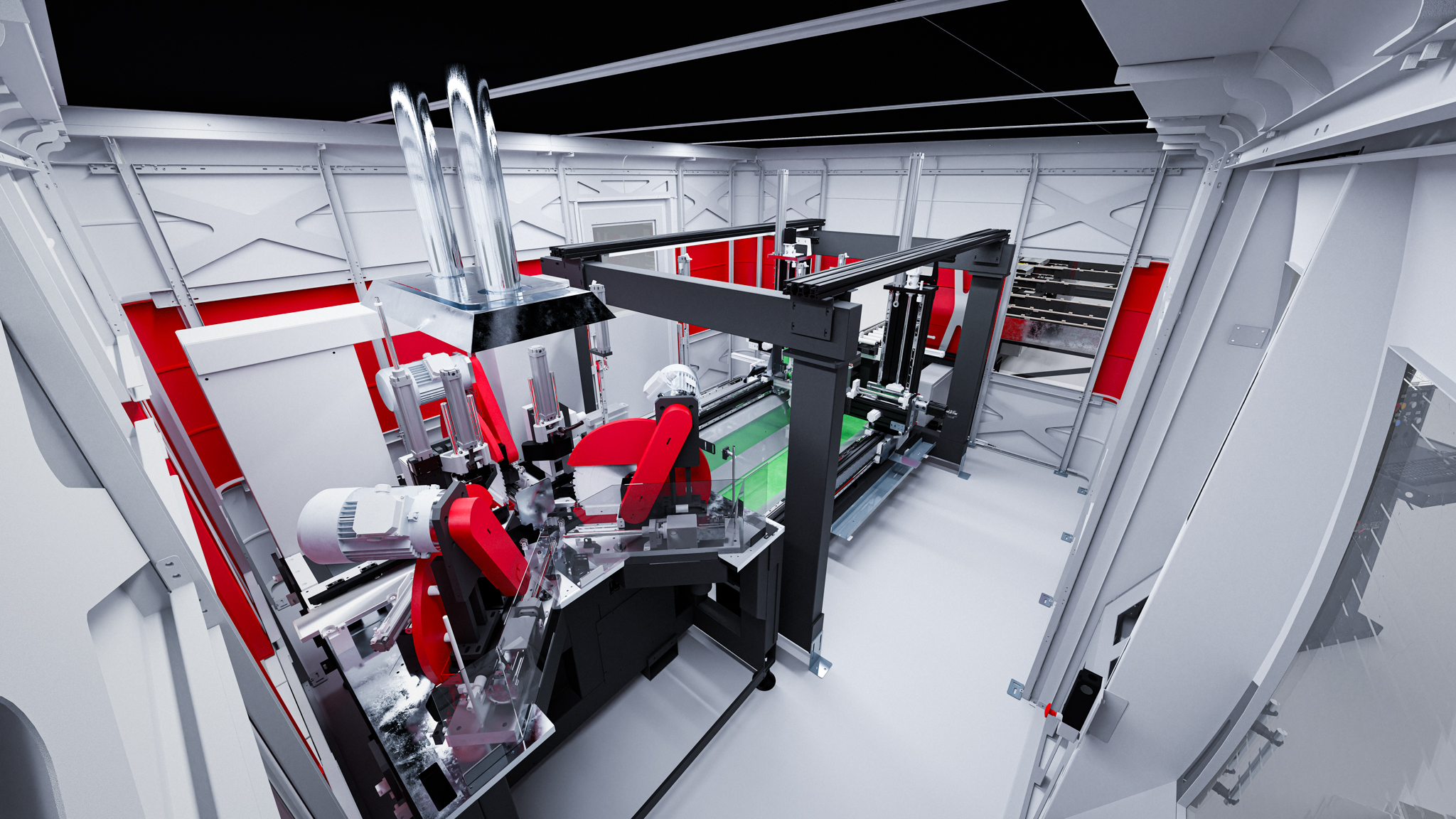

该设备由三个主要模块组成：一个配备双夹具的自动装载系统，一个具有两个独立高速主轴的工作模块，以及一个配备三把同步刀片的切割模块。每个组件都经过优化，以消除停机时间，最大限度地提高精度，并确保在形状最复杂的型材上也能保持连续操作。
生产力取决于所使用的加工类型和配置文件。
选择FAB CUT 3B RS的5个理由
- 最高操作速度。工作阶段的重叠、双夹具CNC和独立主轴能够消除停机时间，提高每小时产量。
- 长期保证精度。自动轮廓对齐系统可修正任何弯曲，而磁带的百分之一读取确保完美定位。
- 极强的适应性。凭借灵活可配置的架构，能够轻松处理具有非标准截面和几何形状的型材。
- 智能资源优化。GRAF Synergy软件自动导入生产清单，并通过减少废料来优化棒材的使用。
- 用户友好的技术。简单直观的界面用于管理工作流程，配备直观的控制和实时视觉反馈。
产品详情
切割模块配备了三把直径550毫米的刀片，独立且同步，能够对带密封条的PVC型材进行-45° / 90° / +45°的切割。刀片的水平移动确保了切割的快速和精确。
尺寸
长度: 16,400 毫米
宽度: 4300 毫米
高度: 2600 毫米
重量: 10,000 千克
性能
生产力: 每8小时可达500平方米*
所需操作员: 1
能源消耗
装机功率: 34 kW
电源: 400 伏
每个循环的空气消耗: 250 Nl/min
最低压力: 7 巴
可工作的个人资料（自动）
长度: 500 / 6,500 毫米
宽度: 40 / 130 毫米
高度: 40 / 120 毫米
支持的功能和加工
该工作模块配备了两个高速旋转主轴，安装在独立的三轴控制车上。这使得可以同时进行不同的加工操作，例如：
- 通风孔
- 根据要求对PVC型材进行其他加工
- 冷凝排水孔
- 手柄孔，圆柱，铰链
- 锁芯撬开工具
- 标记反馈
可选项和按需配置
FAB CUT 3B RS 提供多种选配件，以满足各种生产需求：
- 第三个附加主轴
- 选项 “恢复”: 重新加入待恢复的项目列表
- 飞行优化器：自动测量剩余条
- 隔音舱和切屑吸取系统
- 手动贴标机或自动贴标机
- STATS软件用于时间和生产力分析
- 针对特殊个人资料的定制（基于技术分析）
- 支持与动态桌、EDU/ESU 拧紧桥和 RMA 装配中心的集成。
- 切屑输送机 (1,200 / 2,000 毫米)
- 单激光或双激光标记
自动化与先进软件
机器的智能核心是由GRAF Synergy开发的管理软件，旨在自动导入切割清单，优化周期并监控性能。得益于用户友好的界面，操作员可以轻松准确地编程和控制过程的每个阶段。
该机器已为工业4.0系统的集成做好准备，具备数据分析、远程支持和与企业管理系统互联的功能。
立即请求完整的宣传册或预约与我们的技术人员进行个性化演示，了解FAB CUT 3B RS如何彻底改变您的生产。
