FAB CUT 3BS
高效能PVC窗户切割和CNC加工中心
集成的PVC型材切割和自动加工解决方案：最高速度、百分之一的精度和资源优化
完美适合您如果：
- 通过减少停机时间和废品，显著提高生产效率
- 处理复杂或非标准截面的轮廓
- 通过智能软件优化原材料的使用
- 以4.0视角自动化生产流程
- 依靠一个直观的界面，适合非专业操作员使用
立即申请技术手册或与专家交谈
PVC型材切割和加工的综合解决方案：最高速度、百分之一的精度和资源优化
FAB CUT 3BS 是一款设计用于追求最高生产力的门窗制造商的 CNC 切割和加工中心，配备 12 个受控轴，能够在 8 小时内加工多达 250 扇单开窗，且不牺牲精度、可靠性和持续操作能力。

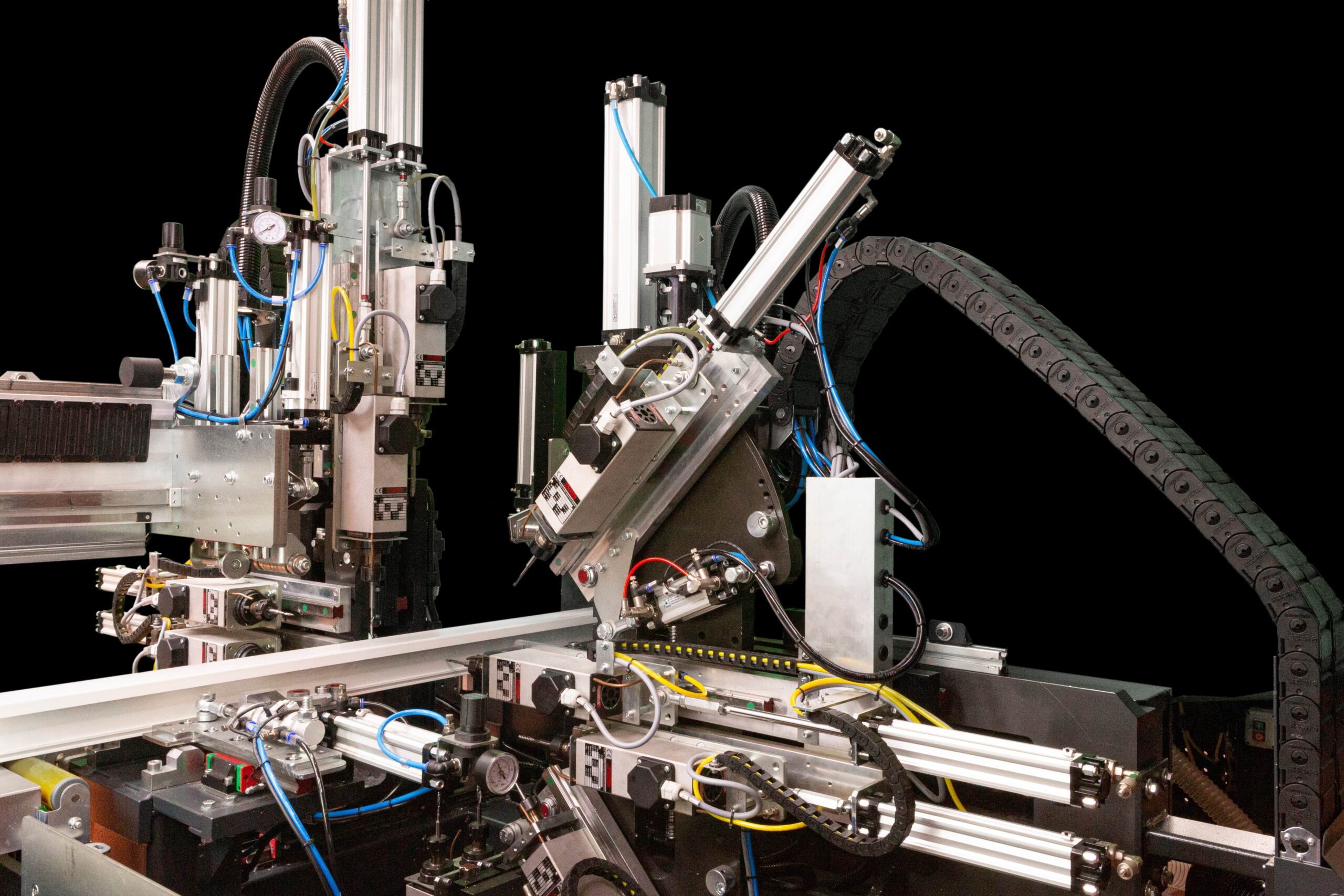

该配置由一个自动装载仓库（8根杆）、一个具有线性电机和百分之一读取的2轴CNC夹具、两个独立工作模块，每个模块配有11个高速主轴，以及一个配有3个Ø550 mm同步刀片的水平切割模块组成。
得益于集成管理软件，该系统优化了棒材的使用并记录每台机器的活动。该设备已为工业4.0做好准备，具备远程监控和全面的管理集成功能。
选择FAB CUT 3BS的五个理由
- 最高速度和持续操作
两个独立工作模块配备11个高速主轴，以及一个配有3个同步刀片的切割模块，即使在复杂的循环中也能保证稳定的性能。 - 保证百分之一的精度
自动对准系统和CNC夹具，位置读取通过磁带实现：即使在不直的棒材上也能进行完美加工。 - 减少浪费和成本
GRAF Synergy软件优化生产清单，减少所需的条形数量。 - 广泛的多功能性和兼容性
自动处理500到6500毫米的型材，截面可达130×180毫米。所有PVC所需的加工都得到支持。 - 简化和连接的管理
直观的软件，全面的运营监控，支持与管理系统连接的工业4.0。
产品详情
FAB CUT 3BS 具备 PVC 门窗行业所需的所有标准和特殊加工功能，配备两个独立的工作模块，总共拥有11 个高速主轴。水平切割模块配备3 个直径 550 毫米的刀片，能够对带密封条的型材进行 -45° / 90° / +45° 的切割。
尺寸
长度： 15,250 毫米
宽度： 3,400 毫米
高度： 2800 毫米
重量： 4.500 千克
性能
周期时间：最高可达250个框架/8小时*（根据不同的配置和加工方式）
所需操作员： 1
能源消耗
安装功率：22 kW
电源： 400 V
空气消耗： 180 Nl/min
最低压力：7巴
可工作的个人档案
型材长度：500 – 6,500 毫米
轮胎宽度： 40 – 130 毫米
高度： 40 – 180 毫米
支持的功能和加工方式
主要加工工艺：
- 手柄孔，气缸，铰链，通风
- 冷凝水排放孔
- 锁芯撬棍
- 标记反馈
- PVC型材的角切割
可选项和按需配置
FAB CUT 3BS 可以根据生产需求，定制多种选项，以满足各种需求。
- 额外的主轴 (12°)
- 工具破损监测激光
- STATS：生产数据分析软件（每日、每周、每月、每年）
- 飞行优化器：自动检测残留条目并优化列表
- 选项“恢复”：用新列表重新插入有缺陷的部件
- 针对特殊档案的定制解决方案（需进行技术分析）
- 对面电动卸货台
- 切屑输送机（1000或2000毫米）
- 双袋吸尘器
- 标签机（手动或自动带贴标器）
- 单激光或双激光用于标记轮廓
- 定制隔音舱
- 适配1或2个ASG-E中心的连接
技术与自动化集成
FAB CUT 3BS结合了12轴CNC管理、直观的专有软件和自动对齐系统，以提供卓越的精度、
效率和控制。
- 自动导入切割列表
- 实时优化条形图
- 全面监控机器周期
- 连接管理系统
- 兼容性 工业4.0
想知道FAB CUT 3BS如何提升你的生产效率吗？
请向我们的专家索取完整的宣传册或进行个性化咨询。
