FAB CUT ALU

铝型材的数控切割和加工中心

在每个轮廓上实现最高的生产力和精确度：您全面自动化的盟友。

完美适合：

您需要在保持毫米级精度的同时进行大规模生产。
您想尽量减少人工干预，最大限度地实现自动化。
您在寻找一个灵活且紧凑的CNC切割和加工中心吗？
管理不完全笔直的轮廓，追求完美的结果
您希望拥有一个为工业4.0准备的、与管理系统连接的设备。

立即申请技术手册或与专家交谈

在每个轮廓上实现最高的生产力和精确度：你全面自动化的最佳伙伴。

FAB CUT ALU 是一款7轴CNC切割和加工中心，旨在完全自动化铝型材的加工。得益于其先进的配置和GRAF Synergy技术，它能够在一个循环中执行所有必要的操作：铣削、钻孔、开槽和角度切割。高速工作模块结合精确的上升刀片切割系统，确保了完美的结果和持续的重复性。

该解决方案针对寻求可靠性、精确度和高自动化程度的门窗制造商和工业生产商。该系统优化了材料的使用，减少了废料，并通过智能编程和控制软件简化了操作管理。

通过集成软件GRAF Synergy优化条形的性能

紧凑型工作中心，具备高速多主轴加工功能

通过自动对齐，即使在不完全笔直的条形上也能实现精确切割。

适合大规模生产：单个操作员每班可处理多达100个窗口

可选集成标题模块和螺丝中心

选择FAB CUT ALU的5个理由

全面自动化与条形优化。GRAF Synergy软件自动导入生产清单，并优化条形的使用，减少浪费，提高材料的利用率。
即使在不完美的轮廓上也能实现最高精度。一种创新的对齐系统能够自动将不完全笔直的杆件线性化，确保加工始终准确。
高速加工的多功能性。工作模块最多可容纳12个高速主轴（6个标准主轴），以执行铝型材的所有主要操作。
完美的CNC上升刀片切割。切割模块配备了直径500毫米的上升刀片，能够在大截面上实现精确的切割角度（-45° / 90° / +45°）。
单操作员高效能。每个8小时的班次可生产高达100个窗口，由一名工作人员简化管理。

产品详情

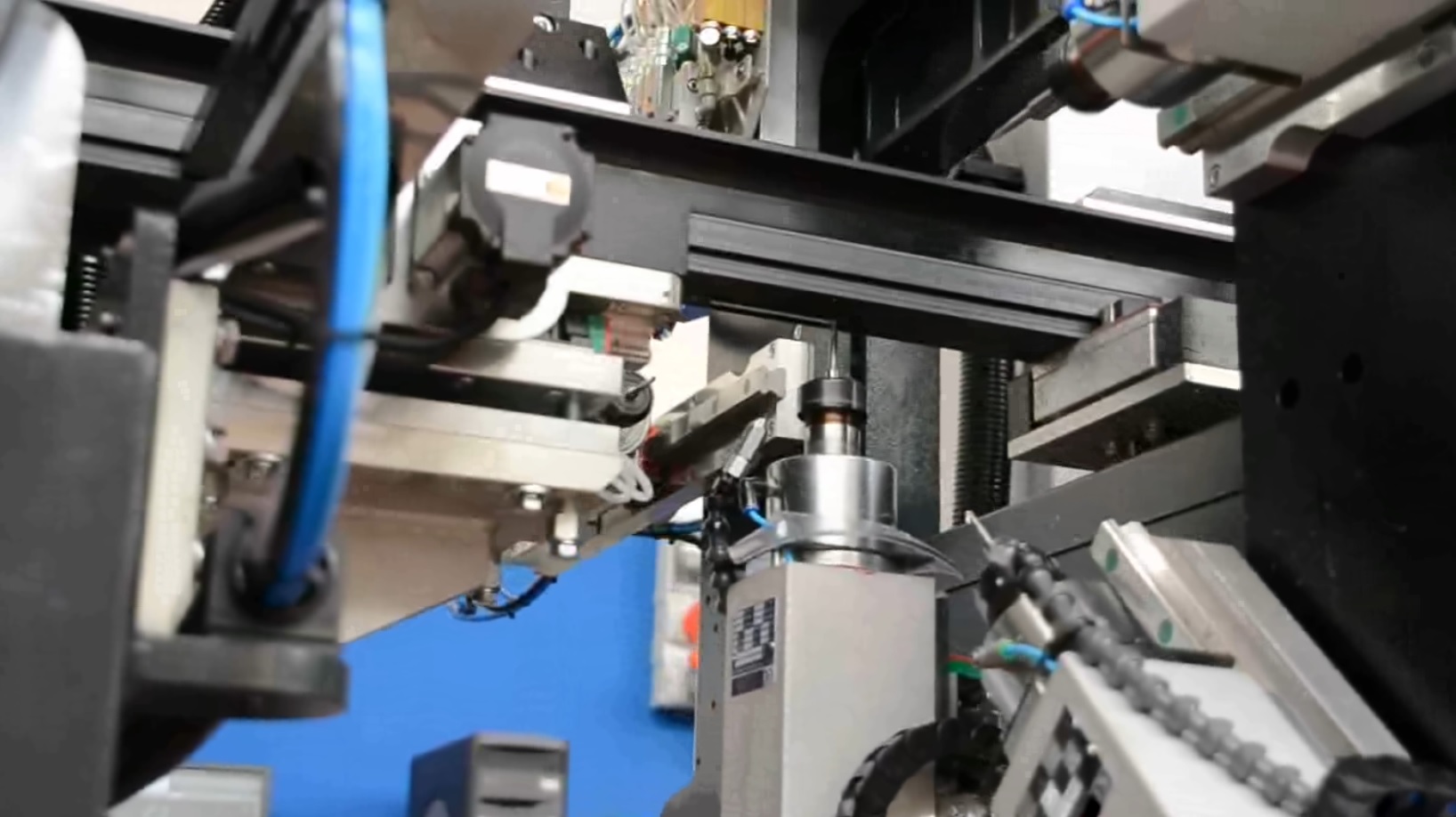

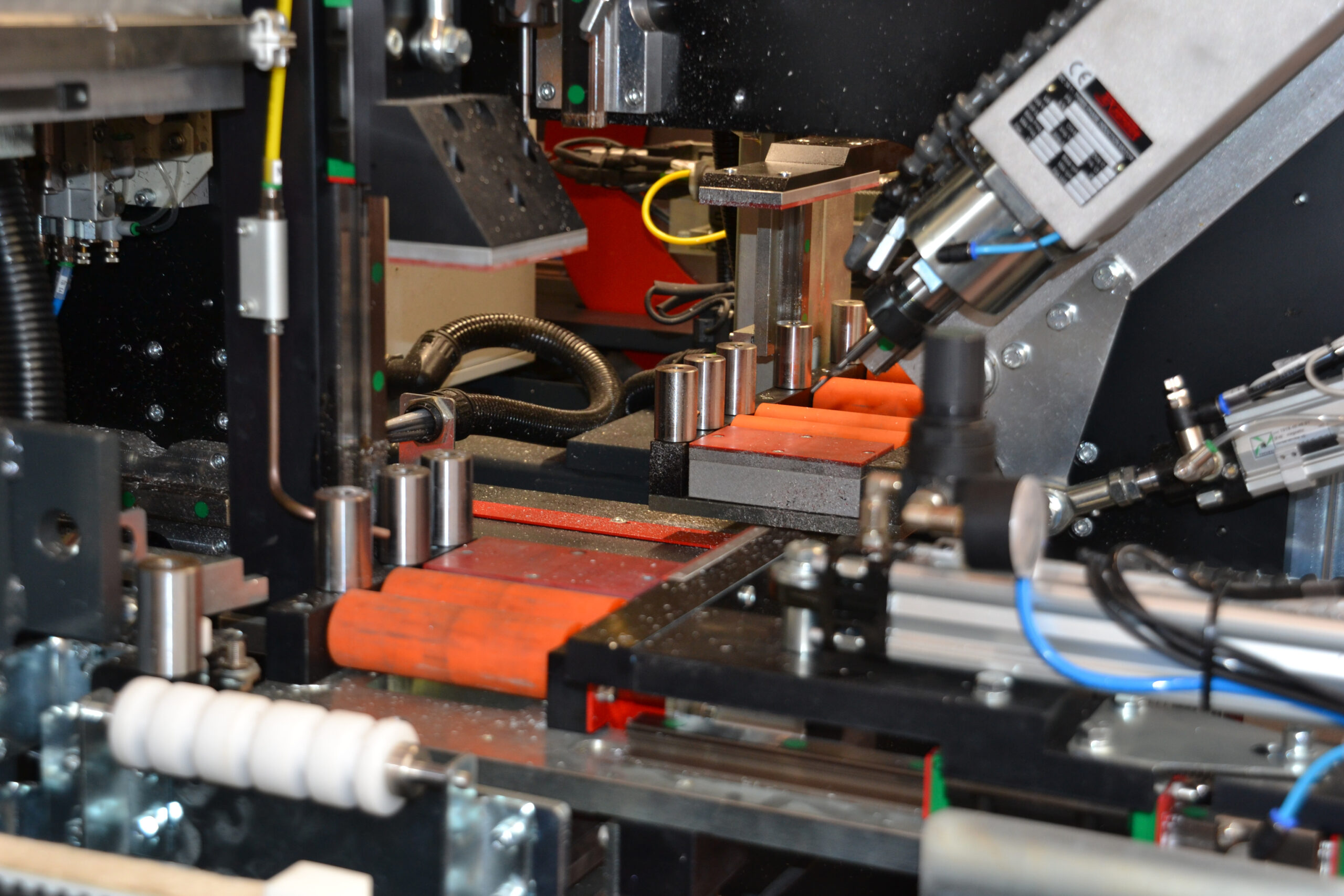

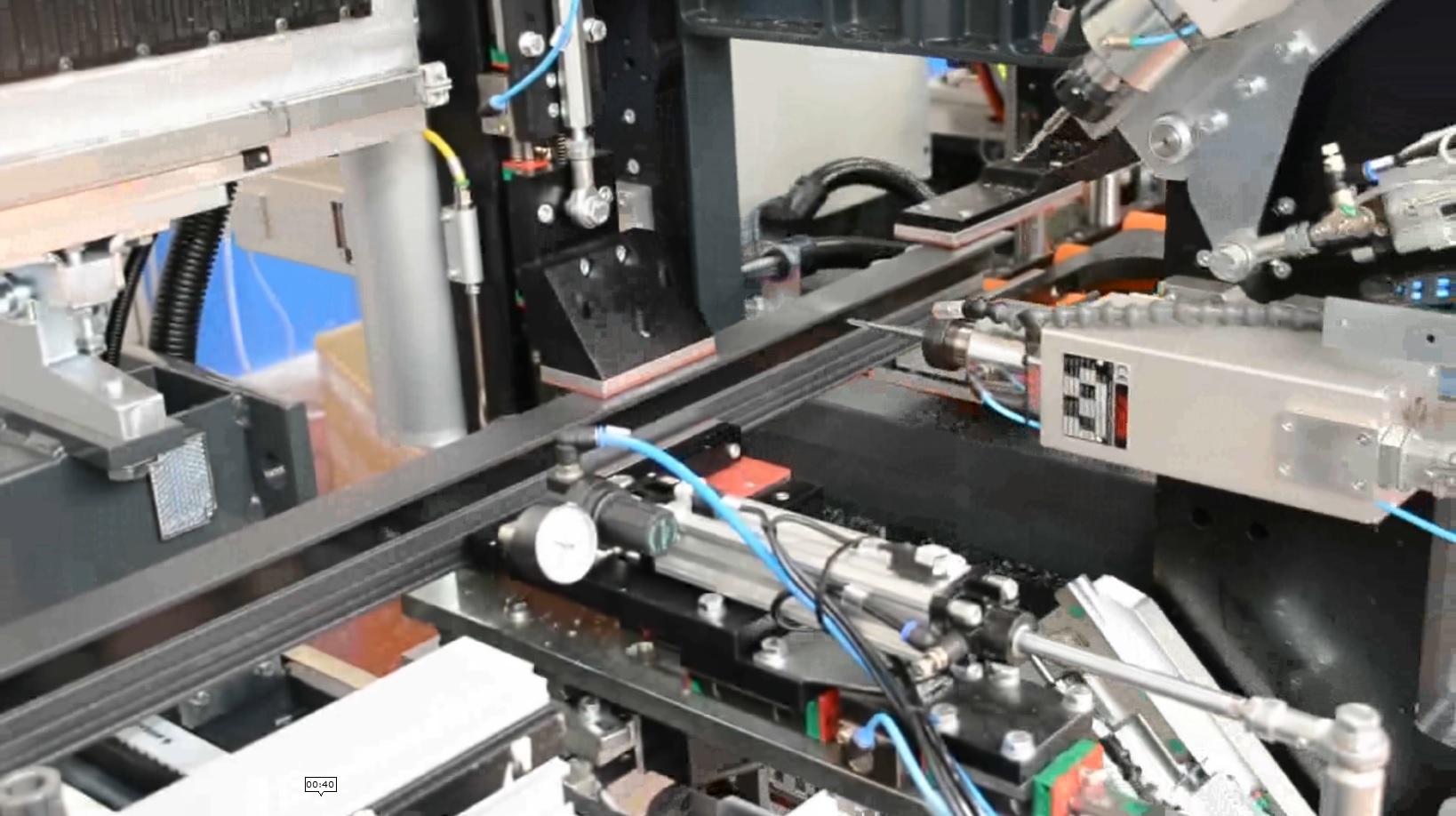

该工作模块配备了6个高速主轴（可扩展至12个），旨在对铝型材进行所有必要的加工。

尺寸

长度: 14,900 毫米

宽度: 3,400 毫米

高度: 2500 毫米

重量: 3.000 千克

能源消耗

装机功率: 20 kW

电源: 400 V

每个循环的空气消耗: 120 Nl/min

最低工作压力: 7 巴

性能

生产力: 每班最多可达100个窗口*

招聘职位: 1
(*根据所需的职位类型和工作内容)

请提供需要翻译的具体内容，以便我能够自然流畅地将其翻译成简体中文。

可工作的个人资料

长度: 700 / 6,500 毫米

宽度: 40 / 130 毫米

高度: 40 / 130 毫米

支持的功能和加工

手柄和铰链孔
锁具的标记和凹槽
圆柱孔、通风和定制加工
冷凝水排放孔

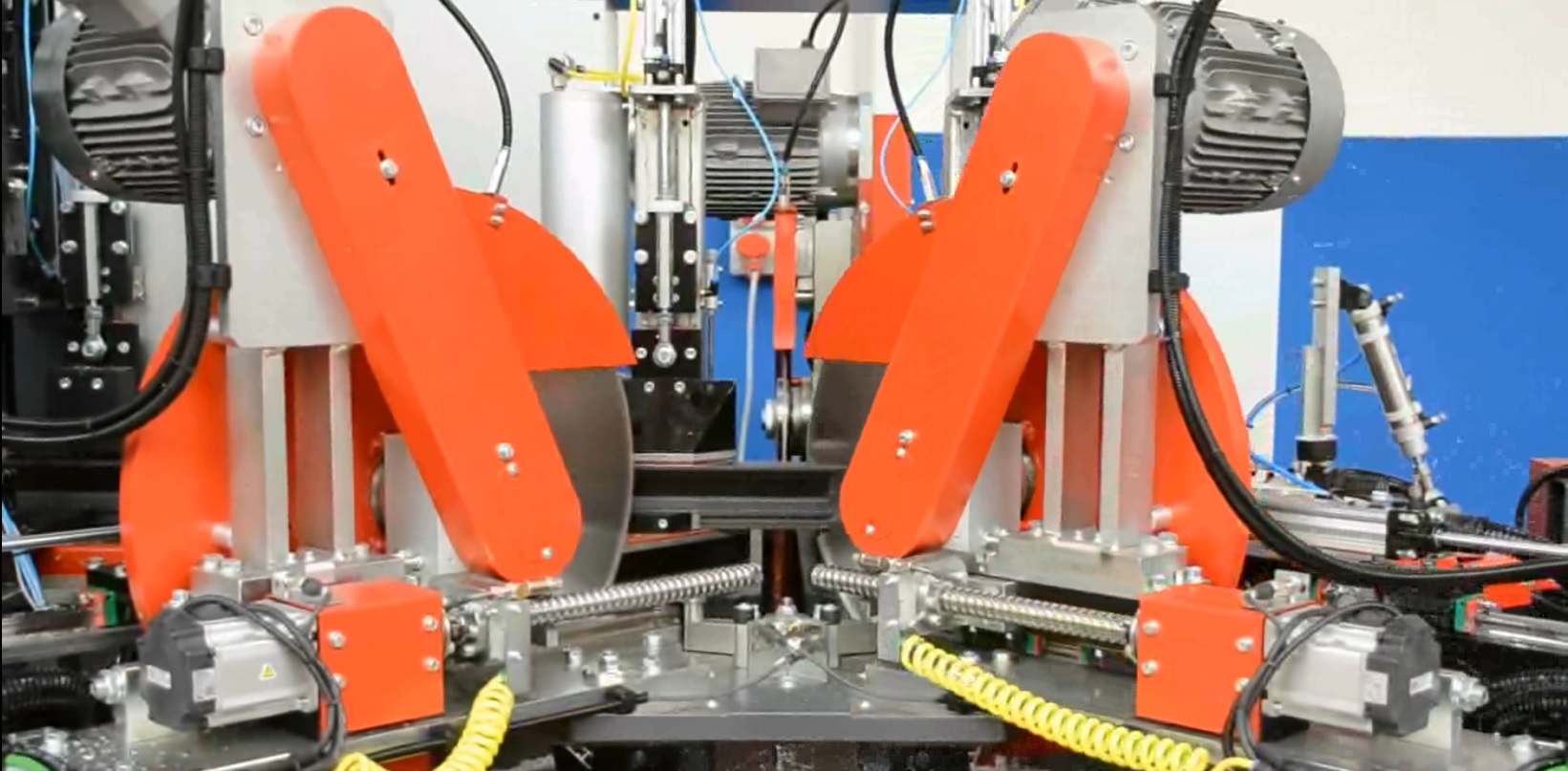

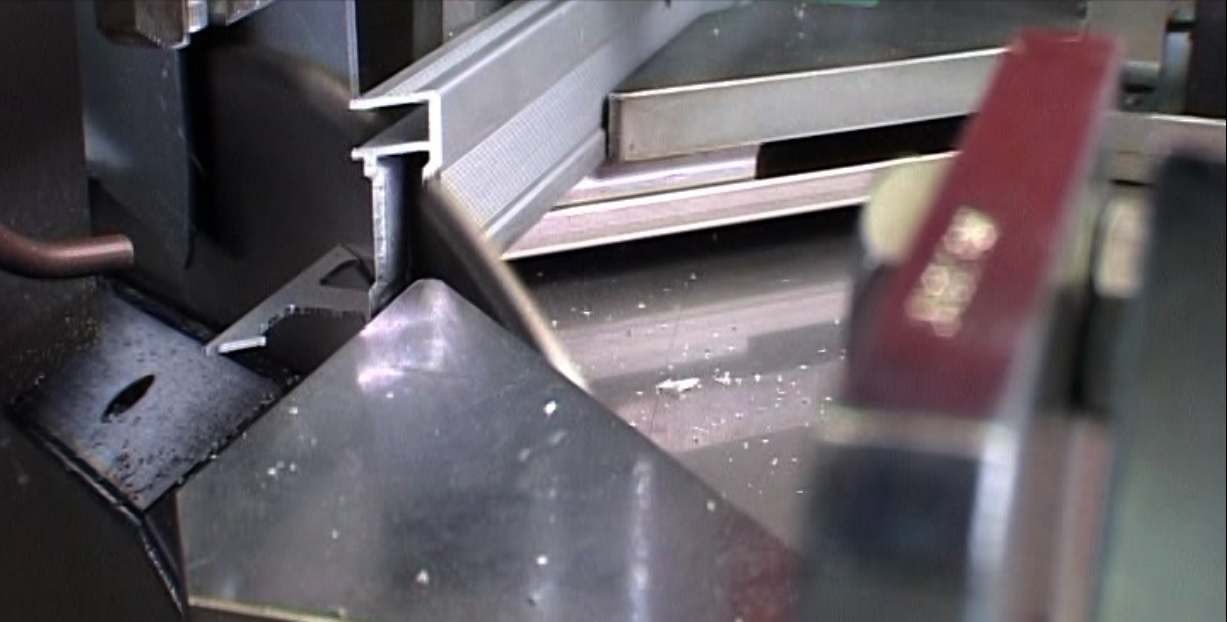

该轮廓由一个纵向轴承锁定，确保在每次操作中稳定和精确。切割模块配备有直径500毫米的刀片，具有CNC控制的上升运动，能够进行-45°、90°和+45°的精确和重复切割。

可选项

FAB CUT ALU 是一款完全可定制的设备，旨在满足各种生产需求。根据要求，可以进行以下配置：

另外6个高速主轴（总共12个）
双轴控制的棱柱导轨CNC夹具系统
加载400到700毫米的杆
直径550毫米的锯片，适用于最大180毫米的型材
CNC中间切割刀片旋转（可变角度）
工具破损传感器
恢复系统（优化需要返工的切割）
飞行优化器（自动测量剩余条）
Stats（生产力分析软件）

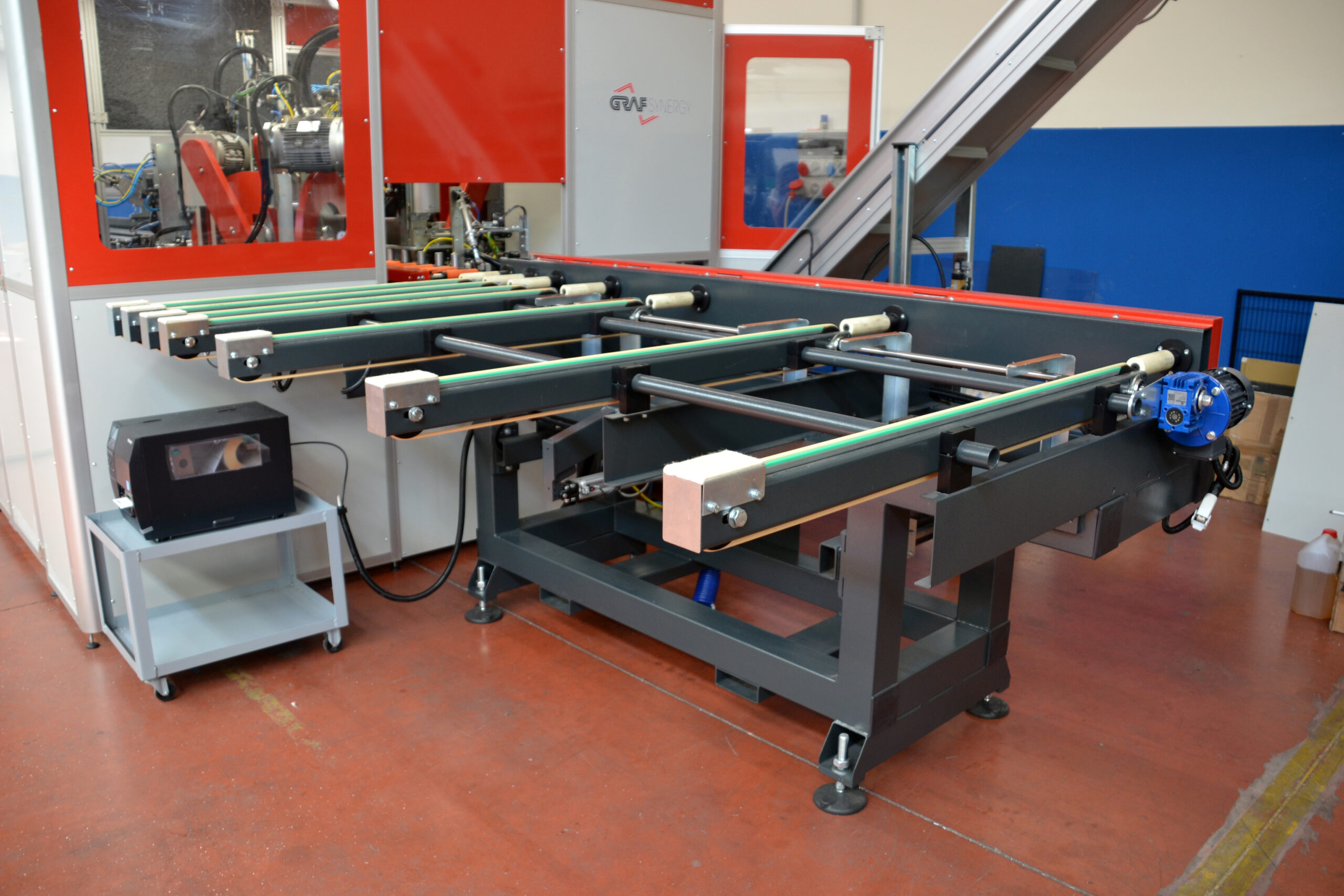

带有对侧出口的电动卸料台
隔音舱、切屑输送机、吸尘器等。

技术与自动化

FAB CUT ALU 的核心技术是其专有软件 GRAF Synergy，该软件自动管理生产的每个阶段：从加载型材到优化清单，再到生产数据的存储。直观的界面简化了日常使用，并允许与企业管理系统的直接连接。该机器为工业 4.0 做好了准备，具备远程连接、远程支持、预测性诊断和高级报告功能。

联系我们，了解FAB CUT ALU是否是您生产的最佳解决方案。
