FAB CUT F1
PVC型材的CNC切割和加工中心
自动化切割和加工型材，以实现最高精度，并在时间和材料上实现实质性节省。
完美如果你想要：
- 通过软件优化大幅减少废料
- 在非直线条上也能获得完美的加工
- 通过单一操作员提高生产力
- 在有限的空间内自动化切割和钻孔的完整循环
- 将传感器、模块和分析软件整合到工业4.0的视角中
立即请求技术手册或与专家交谈
自动化切割和加工型材，确保最高精度，同时节省大量时间和材料。
五轴或六轴控制的CNC工作中心FAB CUT F1代表了PVC型材切割和加工的最先进解决方案。它配备了最创新的技术，将切割、钻孔、铣削和标记的功能集成在一个设备中，自动管理整个过程，确保长期稳定的精度。
非常适合希望自动化和优化生产的企业，它体积小巧、性能卓越，且易于集成到现代工业4.0流程中。智能切割清单管理减少了材料浪费和机器停机时间，确保快速且可衡量的投资回报率。
选择FAB CUT F1的5个理由
- 全面优化生产清单。GRAF Synergy软件可以使用尽可能少的条形，减少废料并最大化产出。
- 超高精度切割和打孔。配备百分之一读数的数控夹具和自动对齐系统，即使在变形的棒材上也能确保稳定的结果。

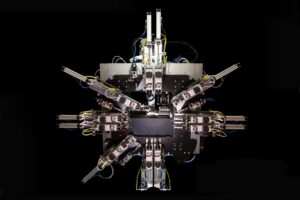

- 高速加工。配备6个（可扩展至12个）高速主轴和直径500毫米的上升刀片，实现快速而干净的切割。
- 直观使用，即使是非专业操作员也能轻松上手。简单的界面和自动化的循环管理减少了所需的培训时间，加快了启动速度。
- 与工业4.0的整合。兼容管理系统、数据分析和远程控制：为未来做好准备。
产品详情
FAB CUT F1 旨在完全自动化执行 PVC 窗框制造中所需的主要加工工序。
尺寸
长度: 14,900 毫米
宽度: 3,400 毫米
高度: 2,500 毫米
重量: 3,000 千克
能源消耗
装机功率: 14 kW
电压: 400 V
空气消耗: 120 Nl/min
最低压力: 7 bar
性能
在8小时内最多可处理180个单扇窗户*
*具体数量取决于型材类型和所需加工
所需操作员: 1
可工作的个人资料
长度: 700 / 6,500 毫米
宽度: 40 / 130 毫米
高度: 40 / 130 毫米
支持的功能和处理
FAB CUT F1 旨在完全自动化执行 PVC 窗框制造过程中所需的主要加工。高速工作模块支持：
- 手柄孔，圆柱，铰链
- 冷凝排水孔
- 标记反馈
- 通风孔
- 锁芯撬开工具
- 所有对PVC型材的定制加工要求

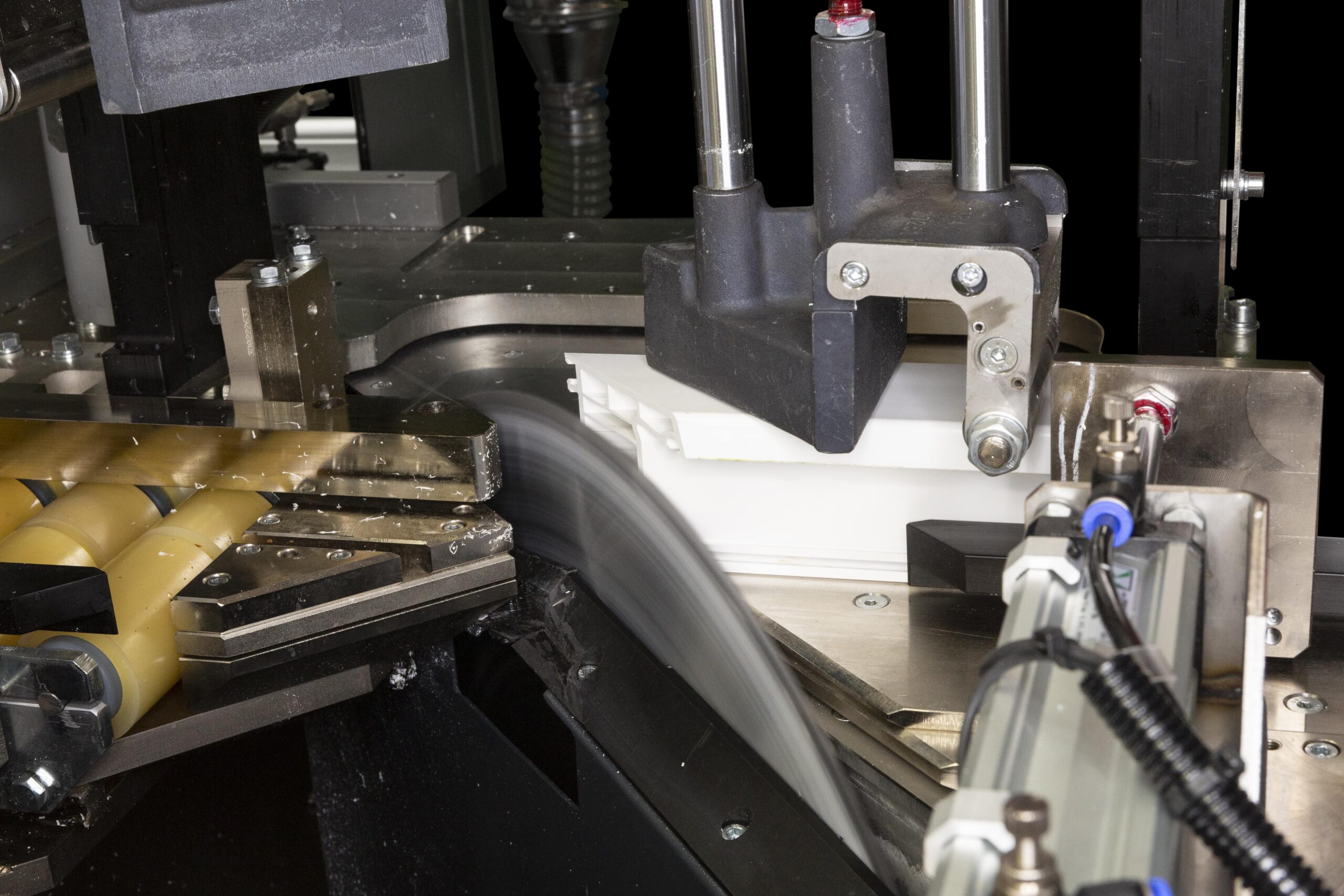

切割模块配备了一个直径为500毫米（可选直径为550毫米）的上升刀片，能够在-45° / 90° / +45°的角度上进行精确切割，适用于带密封条的型材。
可选项和配置
- FAB CUT F1 完美适应各种生产需求，提供全面的选配方案：
- 12轴配置
- 无刷电机刀片旋转，适用于中间角度切割
- 在棱柱导轨上的CNC夹具棒抓取系统
- 400毫米短杆装载
- 排放模块，排出口位于负载的对侧
- 切屑输送机，吸尘器，隔音舱
- 连接到1或2个ASG-E螺丝中心
- 手动或自动贴标机
- 用于错误检测的高度/宽度轮廓传感器
- 铝加工版本，横梁头，V型缺口
技术与自动化
FAB CUT F1 的整体架构旨在确保效率、精确度和控制。管理软件可以：
- 自动导入和优化切割清单
- 使用STATS模块分析生产数据
- 使用“恢复”选项来恢复零件
- 通过Fly Optimizer测量和重复利用废料
智能传感器和CNC架构使其能够完全融入工业4.0的流程中，具备远程控制、性能分析和预测性维护功能。
立即联系我们以获取完整的宣传册或请求个性化演示。
