FAB CUT V
PVC特殊门窗的CNC切割和加工中心
全面自动化的特殊生产：极限切割，高精度加工，最大效率
完美适合：
- 生产具有复杂角度和定制切割的特殊窗框
- 您想完全自动化酒吧管理吗？
- 您是否经常处理变形的轮廓，并寻找一个可以自动修正它们的系统？
- 您需要一个操作员实现高效生产。
- 您在寻找一个适合工业4.0并且可以与您的管理系统集成的设备吗？
- 您想要一个可定制的解决方案，适用于铝型材吗？
立即申请技术手册或与专家交谈
特殊生产的全面自动化：极限切割，高精度加工，最大效率
FAB CUT V 是一款四轴数控切割和加工中心，旨在自动化特殊生产部门的生产。凭借完全自动化的系统和先进技术的集成，它将角度切割的灵活性与 PVC 型材的多工序加工效率相结合。
这台机器由一个自动装载仓（容量可达10根棒）、一个在导轨上由线性电机和磁带控制的2轴CNC夹具，以及一个可配置为6或12个高速主轴的工作模块组成。切割模块集成了一把直径550毫米的上升运动刀片，具有无刷旋转和千分尺读取功能，角度范围为-22.5°到+22.5°。
一个自动对齐系统可以将不完全直的轮廓线性化，确保最大精度。集成的软件自动管理切割清单，优化所使用的材料条。操作员只需负责零件的装载和卸载。
选择FAB CUT V的五大理由
- 旨在自动化特殊生产部门
以可靠性和持续的精确度优化最复杂的加工。 - 极限和中间切割，精确度最高
配备直径550毫米的切割模块，采用无刷电机驱动和磁带读取：锐角范围从-22.5°到+22.5°。 - 自动对齐变形钢筋
一个智能系统将不直的钢筋线性化，以确保毫米级的加工精度。 - 集成列表管理软件
自动导入和优化生产列表，跟踪运营情况（每日、每周、每月、每年）。 - 模块化和可扩展性
可配置高达12个高速主轴，配备多种选项，并可连接1或2个ASG-E中心。
产品详情
FAB CUT V在一个工作站中完成PVC型材的所有基本加工，得益于配备6个高速主轴（可扩展至12个）的工作模块。
尺寸
长度：15,520 毫米
宽度： 3,400 毫米
高度： 2800 毫米
重量：3.600 千克
性能
周期时间：高达150个框架/8小时*（根据配置文件和加工方式）
招聘操作员： 1
能源消耗
装机功率：14 kW
电源： 400 V
空气消耗： 180 Nl/min
最低工作压力：7巴
可工作的个人资料
长度：500 – 6500 毫米
轮胎宽度： 40 – 130 毫米
高度： 40 – 180 毫米
支持的功能和加工
- 冷凝排水孔
- 手柄孔、铰链、气缸
- 锁芯撬棒
- 标记反馈
- 通风孔
- 根据要求进行特殊加工
该切割模块配备直径550毫米的刀片，能够进行-22.5°到+22.5°的角度切割，适用于带密封条的型材，确保长期保持干净和精确的切割效果。
可选项和定制配置
FAB CUT V 是一个灵活的平台，可以根据具体的生产需求进行配置：
- 12主轴高速扩展
- 电动切割器，切割角度范围为-15°至+15°
- Fly Optimizer用于自动重用条形剩余物
- “恢复”选项用于重新插入错误的零件
- STATS软件用于生产周期分析
- 卸货台，出料口位于与进料口相对的一侧
- 工具破损传感器
- 带有两个袋子的吸尘器，切屑输送管（1,000/2,000 毫米）
- 手动或自动贴标机
- 定制隔音舱
- 自动连接到1或2个ASG-E中心的设置
- 铝型材加工的特殊配置
先进的技术与自动化
FAB CUT V中心整合了最先进的技术用于控制和追踪：

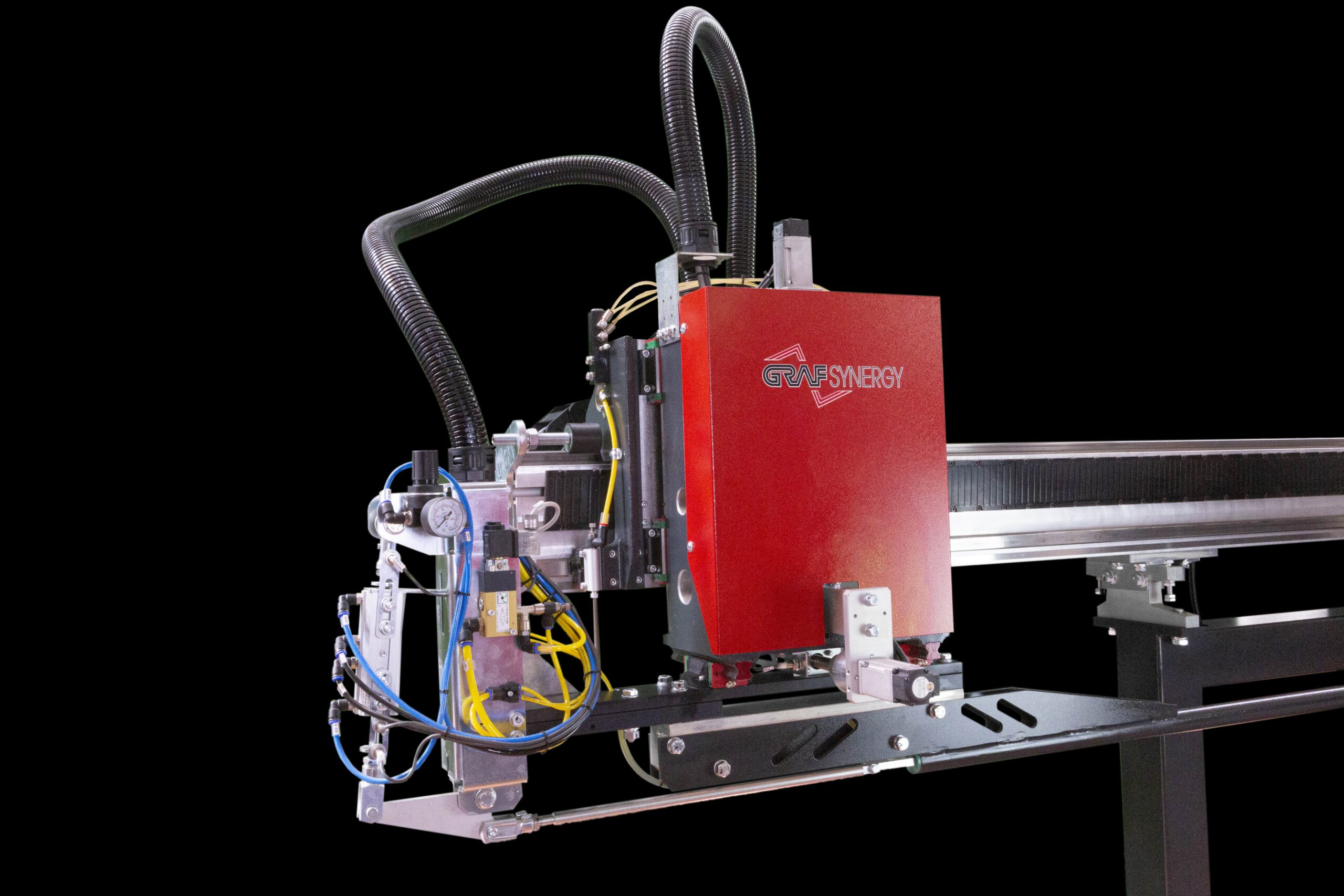

- 双轴控制CNC夹具，配有线性电机和棱镜导轨
- 读取百分比磁带上的位置
- 软件界面，用于导入和优化管理列表
- 全面监控：每日、每周、每月和每年的活动
- 与企业管理系统的兼容性
- 全面准备迎接工业4.0
