HDHS
PVC门板自动铰链孔钻孔机
高精度自动钻孔，紧接着焊接后进行
完美适合你如果：
- 通过自动化铰链打孔，减少人工干预
- 通过准确的参考消除定位错误
- 减少焊接机下游的占用空间
- 将通常手工操作的加工整合到线上
- 提高门板的质量和可重复性
- 即使只有一个操作员也可以工作
立即申请技术手册或与专家交谈
焊接后阶段的最高效率
HDHS是GRAF Synergy设计的自动化工作台，旨在优化PVC门板上铰链的钻孔阶段。

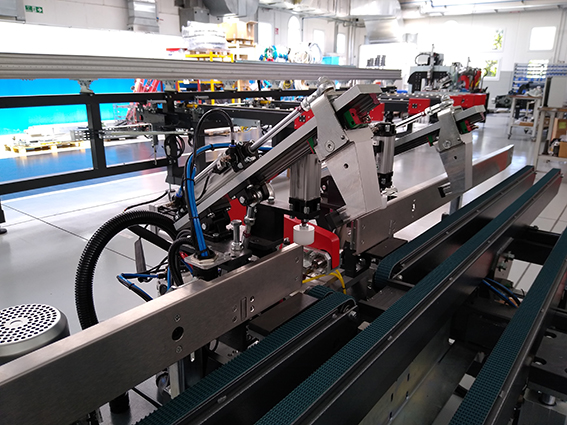

凭借其双向钻头和精确的气动锁定，HDHS 确保快速、可重复且完美对齐的结果，基于最可靠的几何参考：框架的外边缘。
HDHS旨在紧接着焊接机后安装，不仅自动化了这一关键工序，还可以完全替代传统的冷却台，从而减少空间和人力成本。
对于希望提高生产效率、避免人工错误并轻松将铰链加工集成到紧凑生产线中的门窗制造商来说，这是一个完美的合作伙伴。
选择HDHS的五个理由
- 自动精确钻孔。得益于机械头的定位和门扇外边缘的参考，每个孔都完美对齐。
- 更少的操作员，更少的错误。机器自主移动和装配框架，使得一个操作员可以管理整个周期。
- 智能集成。可以替代冷却台：占用空间相同，多一项功能，没有浪费时间。
- 每个循环的稳定质量。钻孔深度由自动调节器控制：每个门扇都已准备好安装，无需修整。
- 简单直观的界面。直观的配置和管理：即使是没有经验的人员也能自信地操作。
产品详情

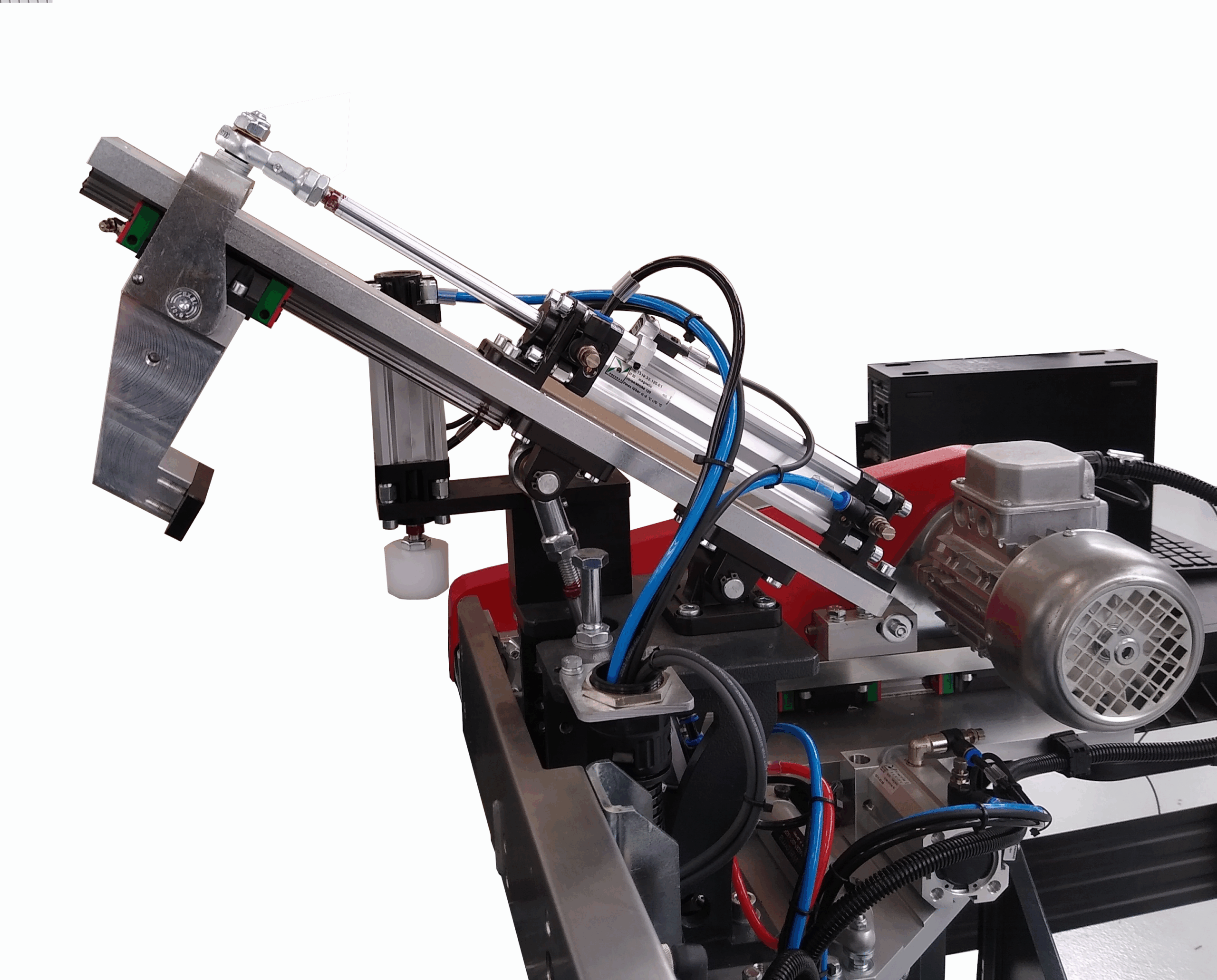

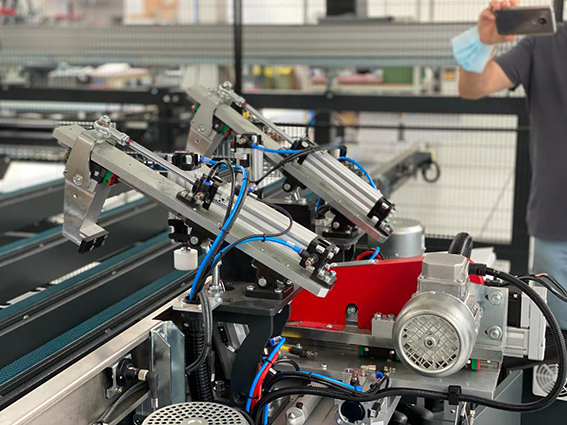

HDHS专门设计用于在PVC门板上钻孔以安装铰链。其紧凑而功能齐全的结构配备了一个双向钻头和机械定位系统，以及一套气动夹具（2个水平夹具 + 2个垂直夹具），确保在加工过程中门板的完美固定。
尺寸
长度: 4000 毫米
宽度: 1,400 毫米
高度: 3500 毫米
重量: 1.200 千克
性能
生产力：取决于连接的焊接机的速度
招聘操作员: 1
能源消耗
安装功率: 2 kW
电源电压: 400 V
最低工作压力: 7 巴
每个循环的空气消耗: 10 Nl/min
可工作的个人资料
最小尺寸: 370 x 300 毫米
最大尺寸： 2800 x 1000 毫米
支持的功能和加工
整个钻孔周期经过优化，旨在实现快速的时间和绝对的重复性，从而避免返工或手动修正。
主要加工： 焊接后在门板上打铰链孔
可选项和配置
HDHS可以根据需求进行配置，以适应不同的自动化水平和生产布局。
可选配件包括：
- 头部在控制轴上的定位: 提供更大的灵活性并与CNC管理软件集成
- 针对紧凑布局或专用生产流程的定制配置
由于其模块化设计，HDHS 可以适应小型半自动生产线和完全自动化系统。
技术与自动化，自动化服务于精准
这台机器由高可靠性的气动逻辑控制，配备自动深度调节器，确保每次加工的一致性。
HDHS可集成到数字系统中，支持工业4.0，并通过应用标签实现远程控制、备份和预测性维护。
GRAF Synergy 提供全面的技术支持，从安装、操作培训，到云端的高级维护。
