SL4-4
PVC门窗用4头数控焊接机
四个角的同时焊接：稳定的生产力，保证的精度。
如果你想要的话，这个是完美的：
- 您想要一台可靠的数控焊接机，以便每班生产高达240个面板吗？
- 我们加工PVC型材，具有严格的公差和精确的外观处理。
- 您需要一辆体积小巧的紧凑型汽车。
- 您希望减少换刀时间和机器停机时间。
- 您在寻找一种可以轻松与自动清洗机集成的解决方案吗？
立即申请技术手册或与专家交谈
四个角的同时焊接：稳定的生产力，保证的精度。

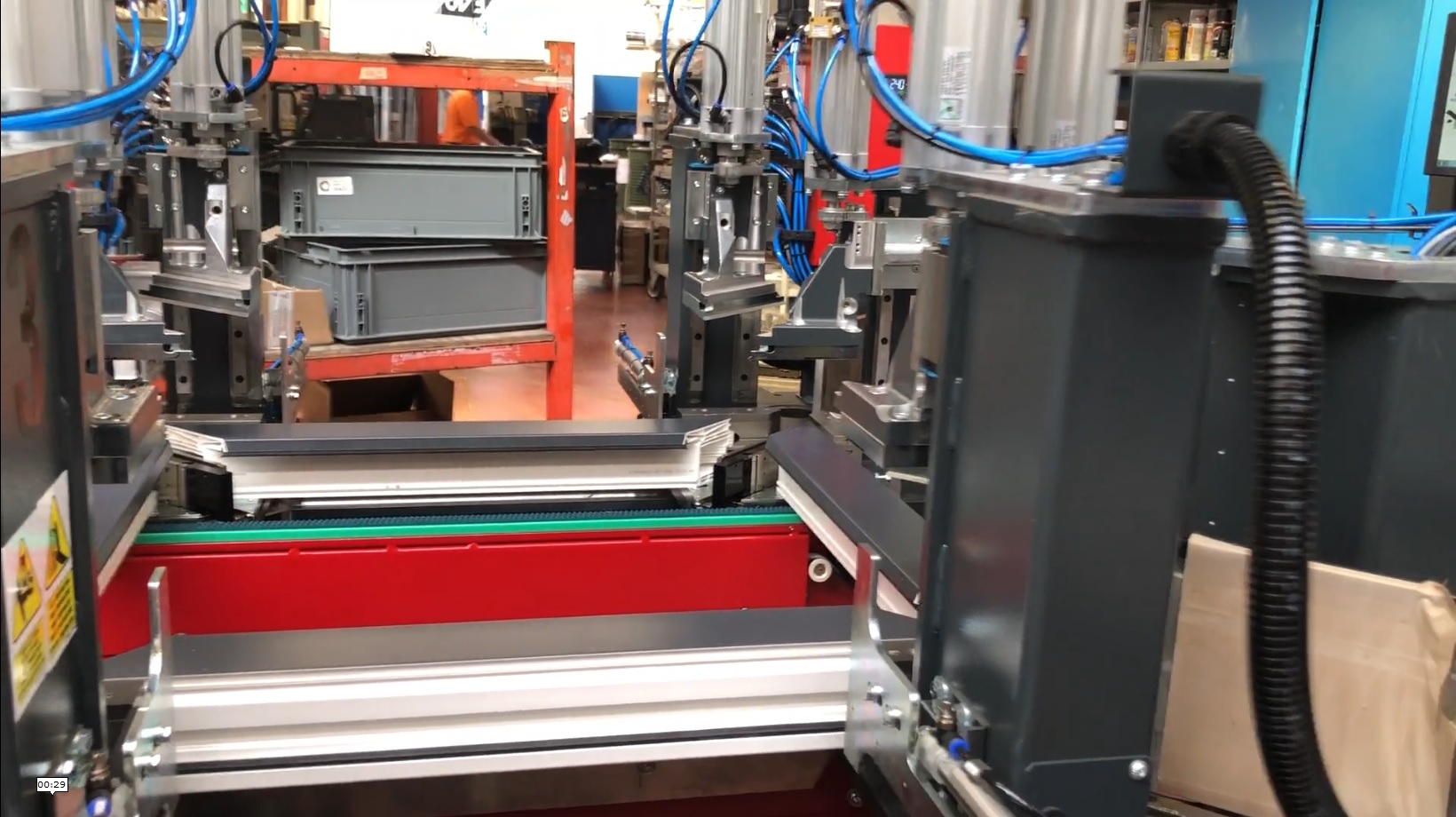

SL4-4 是一款配备四个方形排列焊头的 CNC 焊接机，旨在完全自动化地对 PVC 框架的四个角进行水平和同步焊接。
得益于三轴控制管理和紧凑的结构，它确保了在高生产量下也能实现平稳且可重复的加工。
从定位阶段到焊接，再到将工件释放到运输带上进入清洁区，每一个步骤都经过优化，以最小化操作员的干预并最大化整体效率。
选择SL4-4的5个理由
- 完美焊接。即使在连续循环中，表面也保持完全平坦和均匀：质量始终如一。
- 快速无工具更换。快速连接/断开系统，适用于反向模板和不粘布料，零停机时间。
- 可调自动切割。CNC 切割管理（5÷6 毫米），适用于不同类型的型材。
- 易于使用和快速培训。用户友好的界面，通过USB或TCP-IP网络进行数据采集：立即可用。
- 设计用于集成。可以直接与Graf Synergy清洗机连接，以创建完整的焊接单元。
产品详情
SL4-4允许在水平位置同时焊接PVC框架的四个角，并自动管理熔化、压缩和冷却的各个阶段。
机器尺寸
长度: 5,250 毫米
宽度: 2200 毫米
高度: 1,650 毫米
重量: 2.100 千克
性能
生产力: 每8小时可达240平方米*
所需操作员: 1 (*根据个人资料、密封件和装载速度)
能源消耗
安装功率: 12 kW
电压: 400 伏
最低压力要求: 7 巴
空气消耗: 180 Nl/min
可工作的个人资料
轮廓高度: 40 ÷ 130 毫米
轮廓宽度: 40 ÷ 130 毫米
最小画框尺寸: 400 x 400 毫米
最大画框尺寸: 3.200 x 2.800 毫米
支持的功能和加工
头部的精确运动由线性导轨和高精度齿条保证，即使在严格的公差下也能实现对整个过程的全面控制。循环结束时，工件会自动释放到出料带上。
主要加工：
- 同时进行四角焊接
- 完全自动循环。
可选项和可用配置
SL2-2可以通过一系列选件进行定制，以提高精度。为了扩展SL4-4的功能，可以集成：
- 冷却台，用于优化焊接与清洁之间的时间
- 与Graf Synergy自动清洗机连接的在线模块
这些选项使SL4-4非常适合用于自动化和灵活的工作单元，能够满足更高级的生产需求。
技术与自动化
SL4-4以其先进的操作自动化而闻名：
- 通过3个CNC控制器实现轴的运动，以达到最高精度
- 数字测量系统，通过USB或TCP-IP网络获取数据
- 优化的框架和画布更换系统，适用于快速换格式。
这台机器可以通过连接性和数据通信的准备，轻松集成到4.0生产系统中，从而提供可追溯性和流程优化。
请求演示或报价
了解SL4-4如何改善您的窗框生产线：立即联系Graf Synergy团队，获取个性化咨询、请求技术手册或预约机器运行演示。
