SL5FF TV

用于V型焊接横梁的5头线性CNC焊接机

一个完整的生产中心，实现一次循环内的完美焊接

完美适合：

生产带有“V”型焊接横梁的窗框，并希望缩短周期时间。
您正在处理涂漆、贴膜或涂层的型材，这些型材不允许进行二次加工。
您需要一个完整的系统，结合了强大、精准和自动化的特点。
您在寻找一款能够自动化每个过程阶段的机器，从铣削到焊接。
您想要获得完美的角度和接缝，即使在切割错误或轮廓公差的情况下。
您在工业环境中工作，并且希望整合生产数据控制。

立即请求技术手册或与专家交谈

请求信息

一个完整的生产中心，实现一次循环内完美焊接

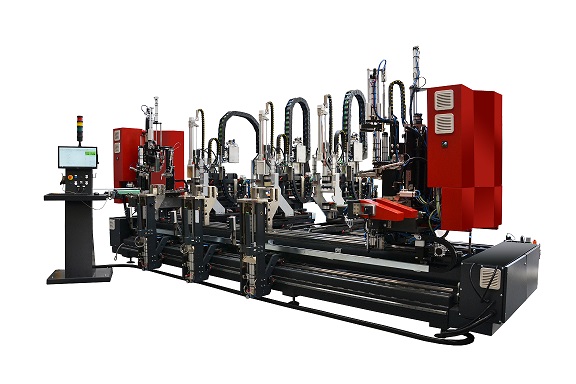

SL5FF电视不仅仅是一台焊接机：它是一个先进的CNC系统，旨在一次性完成完整的窗框制作。配备5个线性焊头，能够同时焊接2个外角和最多3个内部横梁，甚至可以在缺口横梁焊接模式下使用。得益于V-Perfect技术，它完全消除了焊缝，确保了无须清理或返工的完美外观。该系统专为高质量、美观的密集生产而设计，最大限度地提高生产效率，非常适合要求苛刻的市场。

选择SL5FF电视的5个理由

一次循环完成焊接。同时焊接角落和内部横梁（最多3个）：仅需180秒即可完成一个完整的循环。
在任何材料上实现完美美学。V-Perfect技术可实现即使在丙烯酸、铝、木材或涂漆PVC型材上也能实现隐形焊接。
最大化自动化，减少人力。每个阶段都由电子管理：高速铣削、熔化、压缩和冷却。
切割错误自动修正。补偿高达2毫米（角度）和0.5毫米（轮廓高度）的错误，始终确保最终质量。
智能生产控制系统。 监控焊接的时间、周期和数据，以提高性能和预测性维护。

产品详情

SL5FF TV专为高强度生产而设计，能够以精确和快速的方式完成完整框架所需的每一个操作。每个CNC头部协同工作，以实现美观且结构完美的接头。

尺寸

长度: 3,600 毫米

宽度: 7000 毫米

高度: 2500 毫米

重量: 6.250 千克

性能

每180秒一个周期（可变）

同时焊接：2个角 + 最多3个横梁

最小可用格式：1,050 × 750 毫米（标准轮廓 L 70 毫米）

最大可焊接边长：3.200 毫米

招聘操作员： 1

能源消耗

装机功率: 25 kW

电压: 400 V

每个循环的空气消耗: 600 NI/min

工作压力: 7 巴

可焊接的型材

轮廓高度：60 ÷ 82 毫米

轮廓宽度：60 ÷ 110 毫米

支持的功能和处理

45°外角焊接（V-Perfect模式）

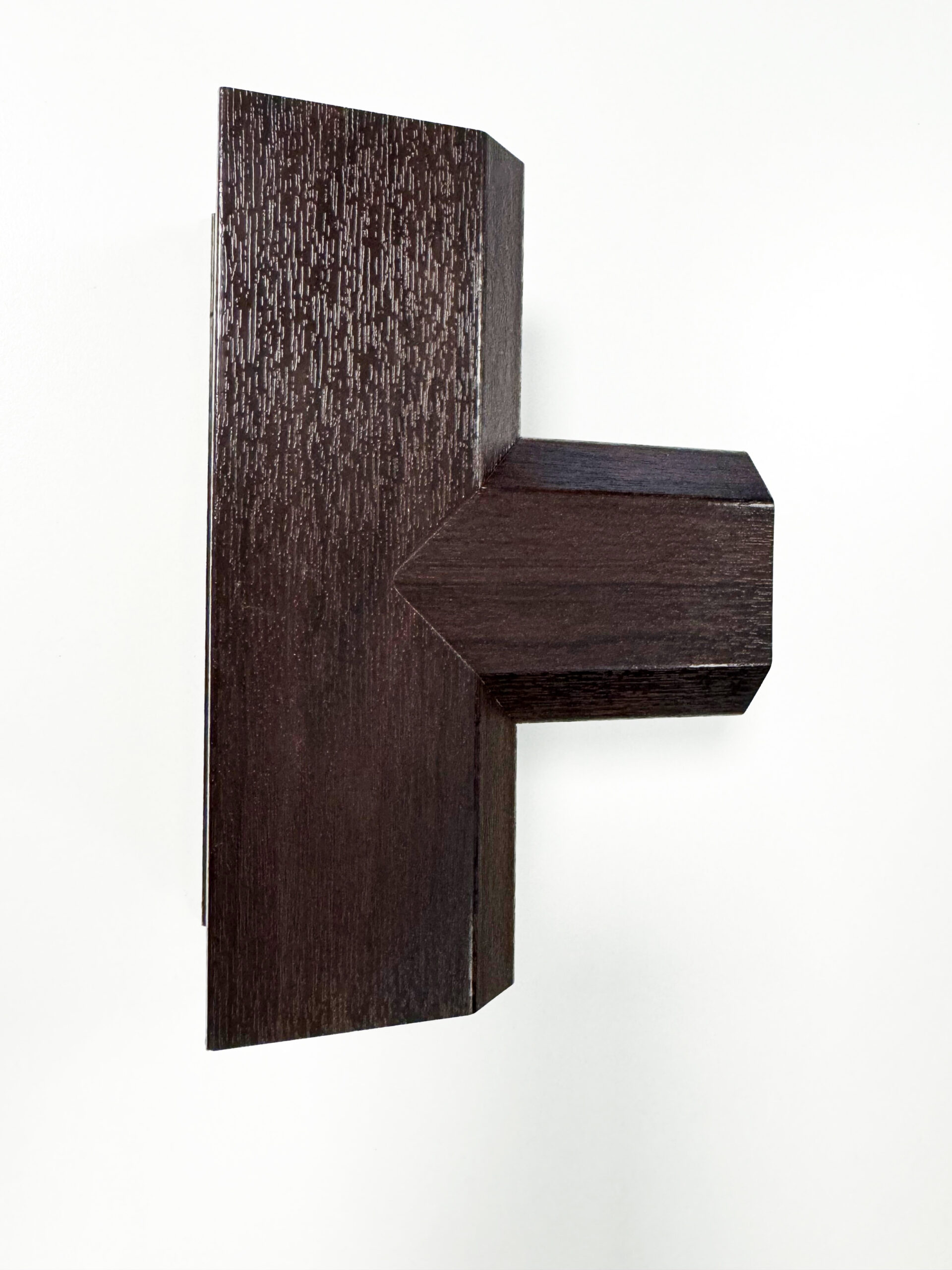

内部横梁的缺口焊接
集成密封件的加工周期
自动补偿切割误差和公差

可选项和配置

为了满足各种生产需求，SL5FF TV可以配备：

无边焊接吸尘器
数据文件导入和转换软件
电子轮廓控制
生产数据监控系统（循环时间、模具更换等）

技术与自动化

SL5FF电视的核心是一个先进的电子系统，它控制着整个过程的每一个方面：从燃烧调节（5÷6毫米）到快速铣削，再到智能公差管理。所有这些都可以集成到工业4.0环境中。

完全自动化循环
上部反向轮廓的磁性定位
兼容工业4.0（根据要求）
动态电子调节
集成V-Perfect技术

联系我们，了解SL5FF电视是否是您制作的合适解决方案。
