SL6 FF TR
无缝PVC门窗六头数控焊接机
全球首创：在一个循环中完美焊接4个角和1个横梁，无需焊缝
如果…完美
- 你想彻底消除焊接后的清洁工作吗？
- 生产带有丙烯酸涂层、木材或铝材的PVC窗框
- 您需要在一个循环中焊接完整的横梁框架。
- 您希望在保持效率的同时减少生产线上的员工数量。
- 您是否在寻找即使在不可焊接材料的轮廓上也能展现的美学质量？
立即申请技术手册或与专家交谈
全球首创：在一个循环中完美焊接4个角和1个横梁，无需焊缝
SL6 FF TR 是第一款也是唯一一款能够在一个循环中对带中央横梁的 PVC 配件进行无缝前焊接的 6 头 CNC 焊接机，无需返工。
SL4 FF EVO 的直接演变，采用了专利技术V-Perfect，完全消除了焊接边缘：其结果是一个具有更高美学质量的窗口，角落清晰、连续且均匀。

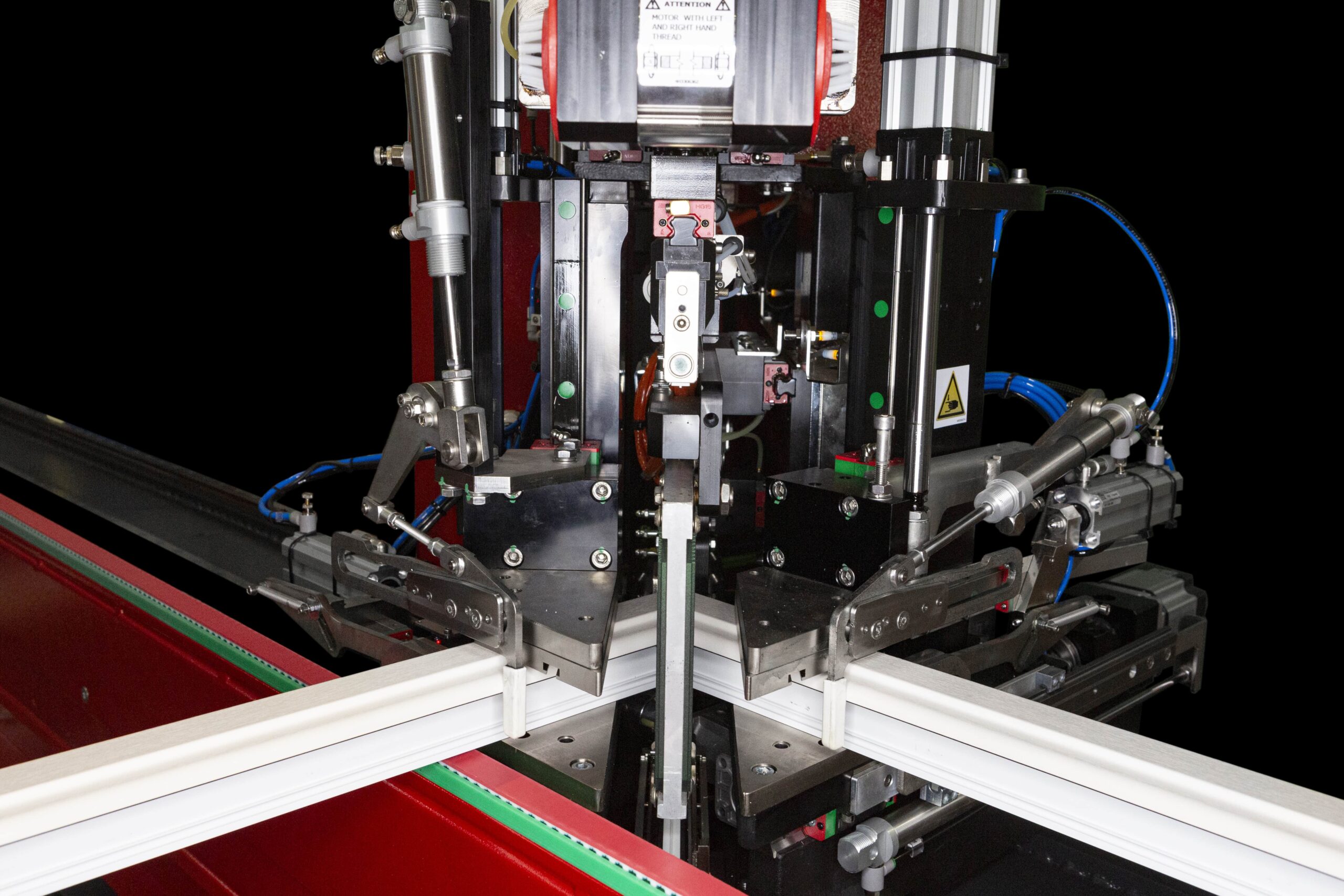

得益于六个方形焊头的配置，它可以同时焊接四个45°的角和一个90°的横杆，从而显著节省时间和人力。
这对于寻求最大自动化、完美的涂层型材质量和符合工业4.0理念的在线集成的门窗制造商来说是理想的选择。
选择SL6 FF TR的5个理由
- 无缝美学，无需返工。得益于V-Perfect专利，消除了焊接边缘：不再需要任何清理或修整。
- 一个循环，一个完整的固定件。同时焊接四个角和90°的横梁，减少手动操作和辅助设备。
- 仅一个操作员。所有阶段 – 铣削、熔化、压缩、冷却 – 都是完全自动化的。
- 每个轮廓，每种涂层。PVC涂层或喷漆、丙烯酸薄膜、木材或铝层压：在每种组合上都能实现完美焊接。
- 容差控制。智能校准系统，用于补偿切割角度和轮廓高度的差异。
产品详情
SL6 FF TR 完全自动化无缝焊接，即使在带有不可焊接插入件（如玻璃纤维、铝、树脂）的型材上也能实现。
尺寸
长度：7,000 ÷ 9,500 毫米
宽度： 6.000 ÷ 7.000 毫米
高度： 2200 毫米
重量： 5,500 ÷ 8,000 千克 (根据所需配置)
性能
循环时间：每140秒最多1帧*
所需操作员： 1
* 根据个人资料、密封件和配置而有所不同
能源消耗
安装功率：20 kW
电源电压： 400 V
每个循环的空气消耗：800 Nl/min
最低工作压力： 7 巴
可工作的个人资料
最大焊接尺寸： 4000 x 6000 毫米
最小焊接尺寸：350 x 435 毫米
门扇/框架高度：35 ÷ 180 毫米
门扇/框架宽度：40 ÷ 130 毫米
横梁高度：60 ÷ 100 毫米
横梁宽度： 50 ÷ 120 毫米
支持的功能和加工
得益于六头配置，它可以实现：
- 同时焊接四个角和一根横梁
- C型焊接
- 焊接门槛
- 集成密封件加工在循环中
每个阶段都是自动执行的：采用高速铣削、操作定位、熔化、压缩、冷却和释放框架。
可选项和定制配置
SL6 FF TR 提供多种配置，以满足各种生产需求：
- 加大型冷却桌（尺寸 3628, 4028, 4528, 5028）
- 双焊接横梁的额外测试
- RS选项 – 快速速度
- 为法国市场加工“大型休眠”型材
TAG系统用于反向模板的远程监控和管理
技术与自动化
SL6 FF TR配备了先进的CNC控制和高级传感器，确保焊接精确、可重复和可追溯。它为工业4.0环境的集成做好了准备，兼容数字化工厂管理系统。
TAG应用模块允许对参数进行持续监测、远程诊断、云备份和预测管理，以减少机器停机时间。
想看看SL6 FF TR的实际表现吗？ 预约个性化演示或索取完整手册：Graf Synergy团队随时准备向您展示如何将您的生产提升到一个新的水平。
